• Schemat Lenovo Ideapad Y700-15ISK LCFC BY511 NM-A541

#1 Schemat Lenovo Ideapad Y700-15ISK LCFC BY511 NM-A541


przez grzewoj 28 czerwca 2016, 22:00
Wsad BIOS (MAIN)
Model: Lenovo Ideapad Y700-15ISK
Platforma: LCFC BY511 NM A541 Rev:1.0

CPU: Intel Core i7-6700HQ SR2FQ / Core i5-6300HQ SR2FP
PCH: Intel GLHM170 SR2C4
GPU: nVidia N16P-GX-A2 (GTX960M)
KBC: ITE IT8371E-DXS
BIOS IC: UC8/UC3 25B64CSIG (8MB)

ZWERYFIKOWANY (szwarccomp11, maciek1221, mmike, jendrasso, pawel5196)



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Schemat Lenovo Ideapad Y700-15ISK LCFC BY511 NM-A541


przez Google Adsense [BOT] 28 czerwca 2016, 22:00

#2 Re: Schemat Lenovo Ideapad Y700-15ISK LCFC BY511 NM-A541


przez Papaj2004 30 czerwca 2016, 15:48
Wsad BIOS (MAIN + RESERVE)
Model: Lenovo Ideapad Y700-15ISK
Platforma: LCFC BY511 NM A541 Rev:1.0

CPU: Intel Core i7-6700HQ SR2FQ
PCH: Intel GLHM170 SR2C4
GPU: nVidia N16P-GX-A2 (GTX960M)
KBC: ITE IT8371E-DXS
BIOS IC: UC8/UC3 25B64CSIG (8MB) + UC9/UC7 25Q32FVSIQ (4MB)

ZWERYFIKOWANY (megaswaw, poster, koper912)



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: Schemat Lenovo Ideapad Y700-15ISK LCFC BY511 NM-A541


przez mar244 4 lutego 2017, 16:19
WSAD BIOS (MAIN+RESERVE+KBC)
Model: Lenovo Y700-15ISK 80NV
MB: BY511 NM-A541 Rev:1.0 2015-07-31

GPU: nVidia N16P-GX-A2
CPU: Intel® Core™ i5-6300HQ Processor SR2FP
PCH: GLHM170 SR2C4
KBC: ITE IT8371E DXS (wymaga programowania)
BIOS: UC8 UC3 GD25B64CSIG (8MB)
Zapasowy BIOS: UC9 UC7 25Q32FWSIQ (4MB - pusty, same FF)
EC BIOS: IT8371E (128kB)


Obrazek
BIOS + EC.7z


Zdjęcia płyty głównej (jakość UHD)
Model: Lenovo Y700-15ISK 80NV
MB: BY511 NM-A541 Rev:1.0 2015-07-31


Obrazek
Zdjęcia HD.7z




Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#4 Re: Schemat Lenovo Ideapad Y700-15ISK LCFC BY511 NM-A541


przez mayss 16 marca 2017, 17:22

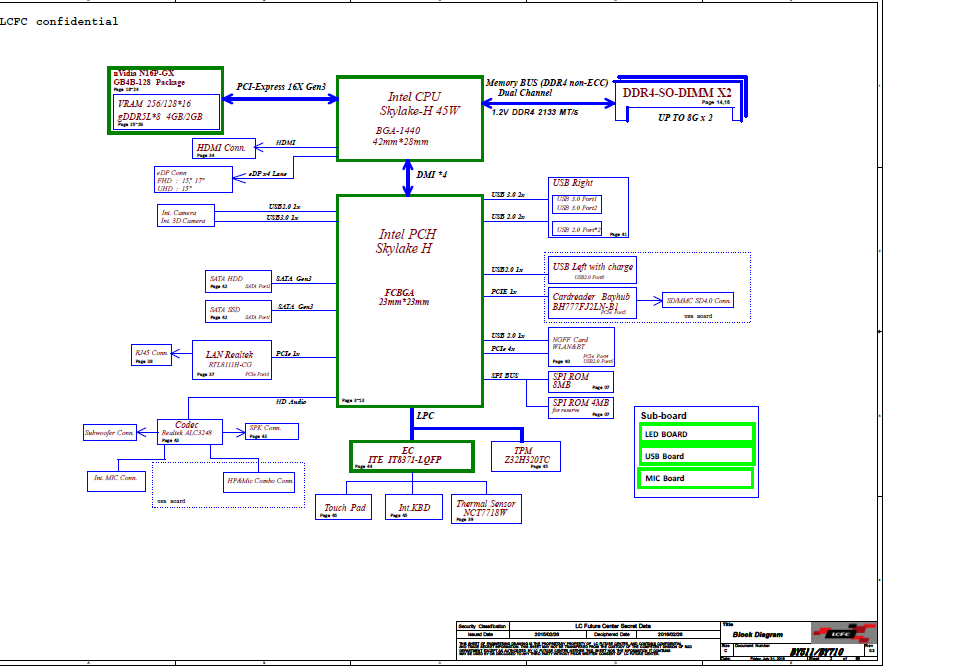

SCHEMAT
Model: Lenovo Ideapad Y700-15ISK
Platforma: LCFC BY511 / BY710 NM-A541
Rev: 1.0 (0.3)

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#5 Re: Schemat Lenovo Ideapad Y700-15ISK LCFC BY511 NM-A541


przez wab 24 lipca 2017, 16:06
Zdjęcia płyty głównej (jakość UHD)
Model: Lenovo Ideapad Y700-15ISK
Platforma: LCFC BY511 NM-A541
Rev: 1.0

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#6 Re: Schemat Lenovo Ideapad Y700-15ISK LCFC BY511 NM-A541


przez mayss 29 marca 2018, 22:44

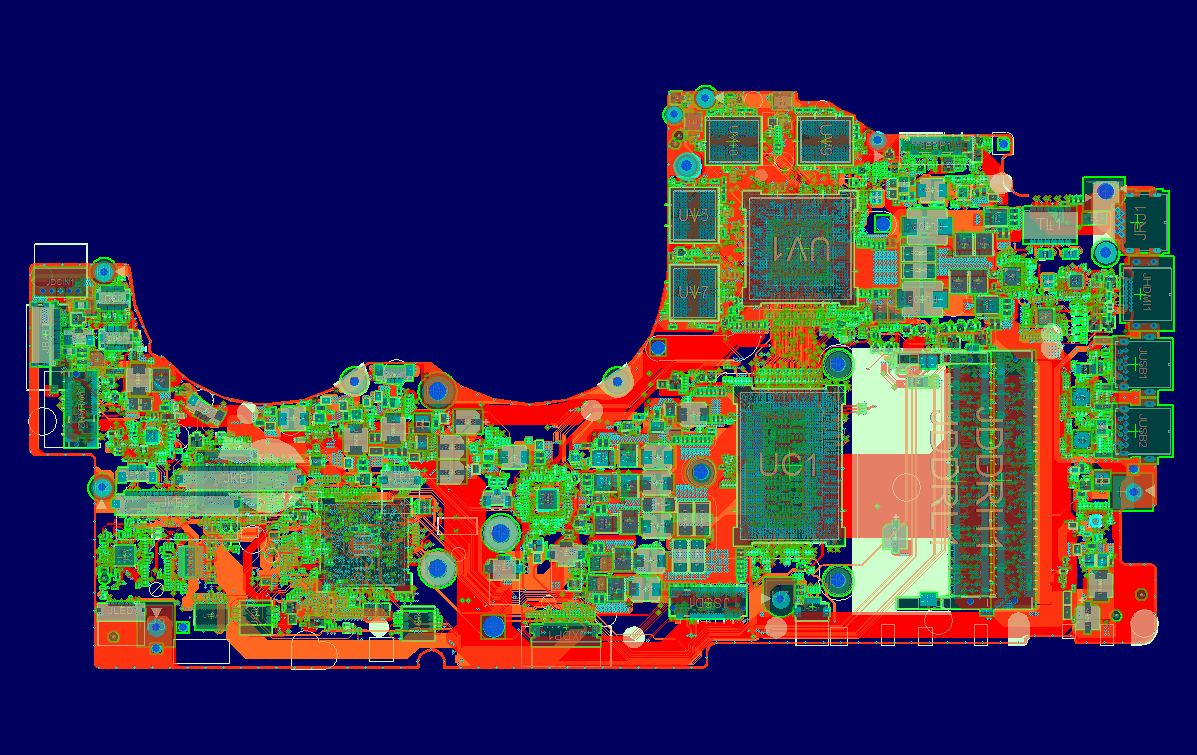

BOARDVIEW (*tvw)
Model: Lenovo Ideapad Y700-15ISK
Platforma: LCFC BY511 NM-A541
Rev: 1.0

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#7 Re: Schemat Lenovo Ideapad Y700-15ISK LCFC BY511 NM-A541


przez mayss 29 marca 2018, 22:47
Schemat (USB Board)
Platforma: LCFC BY511 NS-A543
Rev: 0.3 (2015-05-27)



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#8 Re: Schemat Lenovo Ideapad Y700-15ISK LCFC BY511 NM-A541


przez mayss 8 czerwca 2019, 19:05
Wsad BIOS (MAIN)
Model: Lenovo Ideapad Y700-15ISK
Platforma: LCFC BY511 NM A541 Rev:1.0

CPU: Intel Core i5-6300HQ SR2FP / i7-6700HQ SR2FQ
PCH: Intel GLHM170 SR2C4
GPU: nVidia N16P-GX-A2 (GTX960M)
KBC: ITE IT8371E-128
BIOS IC: UC8/UC3 25B64CSIG (8MB)
Uwagi: Wyczyszczony ME Region

ZWERYFIKOWANY (pawel5196, inv4der)



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.
