• Schemat HP Pavilion DV6 Quanta LX6 LX7 LX67 DA0LX6MB6F0 DA0LX6MB6F2 DA0LX6MB6H1

#1 Schemat HP Pavilion DV6 Quanta LX6 LX7 LX67 DA0LX6MB6F0 DA0LX6MB6F2 DA0LX6MB6H1


przez wab 24 sierpnia 2012, 05:51
Wsad BIOS
Model: HP Pavilion DV6
Platforma: Quanta LX6/LX7 DA0LX6MB6F0 DA0LX6MB6F2 DA0LX6MB6H1
CPU: Intel Core i5-480M SLC27
GPU: AMD 216-0772000
PCH: Intel BD82HM55 SLGZS
EC: ENE KB3926QF
BIOS IC: PCH U34 Winbond 25Q32BVSIG (32Mbit = 4MB) + EC U21 Winbond W25X40BVSIG (4Mbit =512kB)
BIOS version: F.29



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

Re: Schemat HP Pavilion DV6 Quanta LX6 LX7 LX67 DA0LX6MB6F0 DA0LX6MB6F2 DA0LX6MB6H1


przez Google Adsense [BOT] 24 sierpnia 2012, 05:51

#2 BIOS HP Pavilion DV7-4095EB LX6


przez iras72 20 października 2013, 22:42
Wsad BIOS
Model: HP Pavilion DV7-4095EB
Platforma: Quanta LX6/LX7 DA0LX6MB6H1 rev H
CPU: Intel Core i5-480M SLC27
GPU: AMD 216-0772000
PCH: Intel BD82HM55 SLGZS
EC: ENE KB3926QF
BIOS IC: PCH U34 Winbond 25Q32BVSIG (32Mbit = 4MB) + EC U21 Winbond W25X40BVSIG (4Mbit =512kB)
UWAGI: Wyczyszczony ME Region



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#3 Re: Schemat QUANTA LX6 LX7 LIVERPOOL DISCRETE


przez WIOLAD 8 czerwca 2014, 21:18

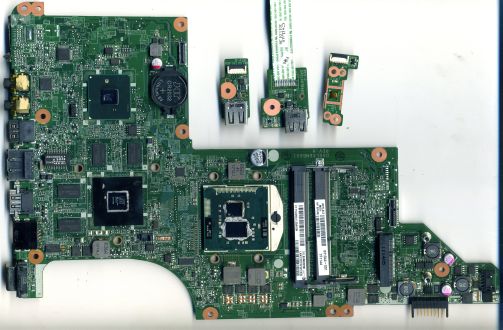

Zdjęcia płyty głównej w jakości HD
Model: HP DV6-3302ER
Platforma: Quanta LX6 DA0LX6MB6H1 Rev: H

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#4 Re: Schemat HP Pavilion DV6, DV7 Quanta LX6/LX7 DA0LX6MB6F0 DA0LX6MB6F2 DA0LX6MB6H1


przez WIOLAD 15 października 2017, 20:57

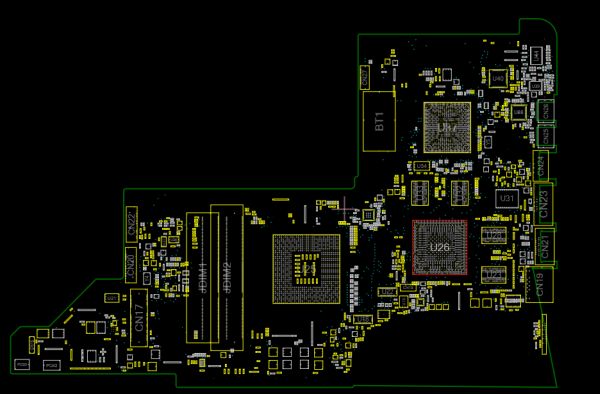

BOARDVIEW
Model: HP Pavilion DV6 & DV7
Platforma: Quanta LX6/LX7 DA0LX6MB6F0 DA0LX6MB6F2 DA0LX6MB6H1
Rev: F + I
Format: *.BDV

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#5 Re: Schemat HP Pavilion DV6 Quanta LX6 LX7 LX67 DA0LX6MB6F0 DA0LX6MB6F2 DA0LX6MB6H1


przez kriskot 30 września 2020, 15:07

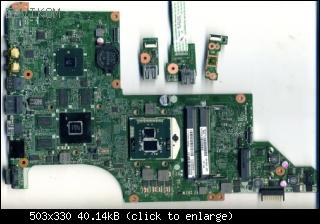

MAIN BOARD PHOTOS (UHD quality)
Model: HP dv6-3153er
Platforma: Quanta LX67 DA0LX6MB6H1 REV.H

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.

#6 Re: Schemat HP Pavilion DV6 Quanta LX6 LX7 LX67 DA0LX6MB6F0 DA0LX6MB6F2 DA0LX6MB6H1


przez kriskot 28 stycznia 2021, 17:12

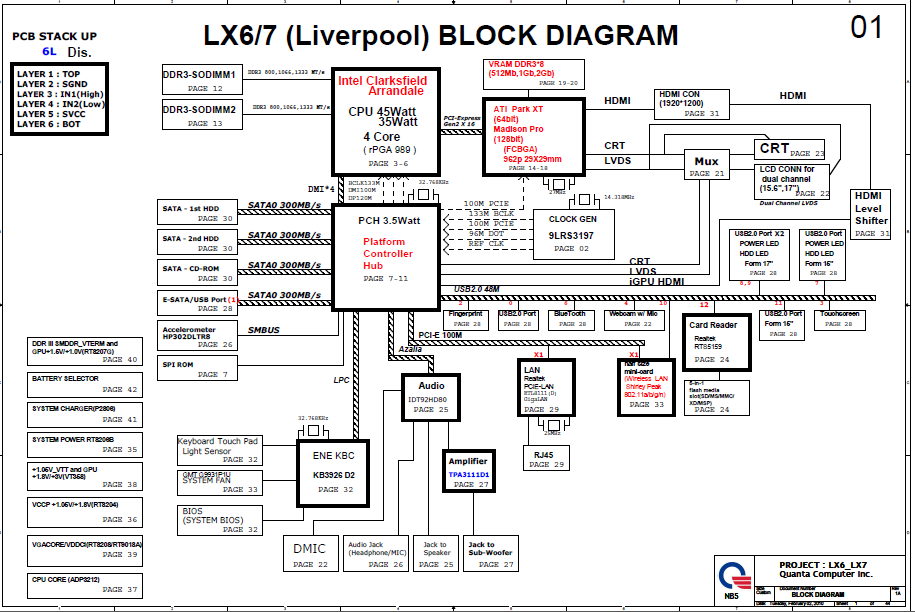

SCHEMAT
Model: HP Pavilion DV6-3125er
Platforma: Quanta LX6 LX7 LX67 Liverpool MB-6L REV 1A
Data: February 02, 2010

Obrazek



Musisz być zalogowany, aby zobaczyć pliki załączone do tego postu.
