#1 Dell D430 zwarcie, dioda od zasilacza gaśnie

przez cinekp • 18 sierpnia 2012, 12:53
Witam

Mam problem z laptop Dell D430 płyta LA-3741p. Po podłączeniu zasilacza gaśnie dioda od ładowarki.
Po rozebraniu laptopa i po sprawdzeniu parę układów doszedłem iż mam zwarcie na lini 1.8v oraz 1.05v.

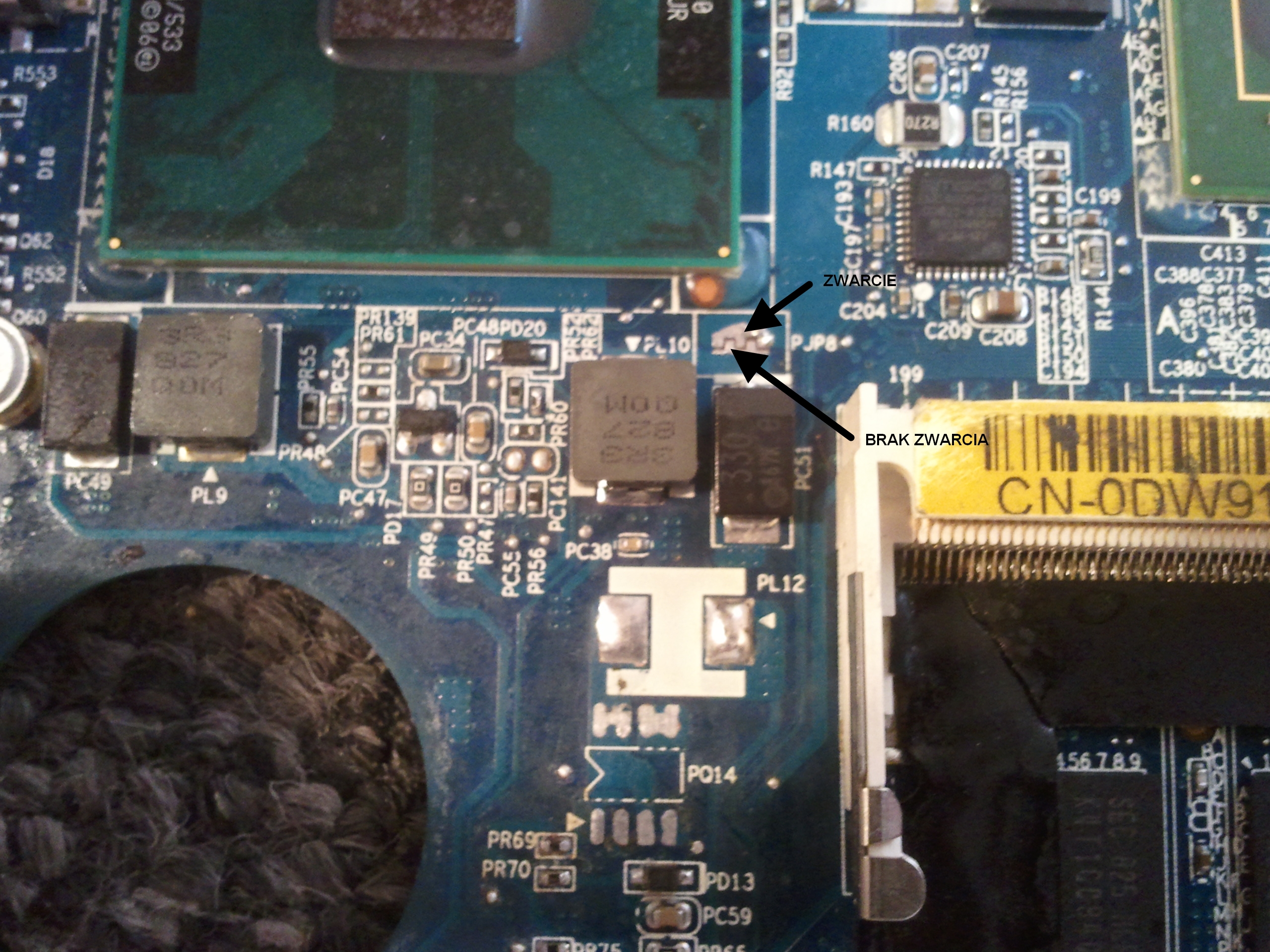

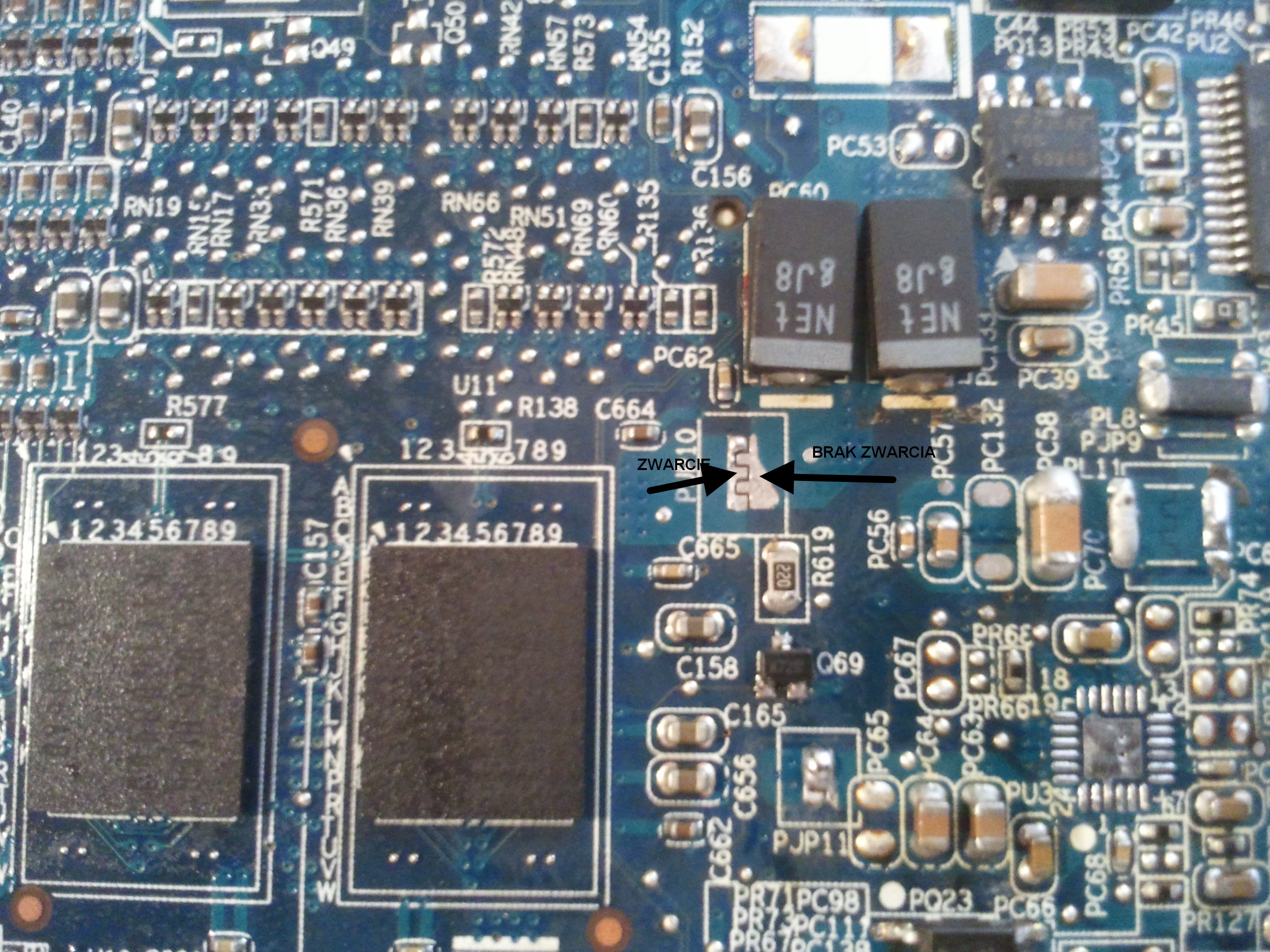

Po wylutowaniu układów PU3, PL12, PQ14 oraz rozlutowaniu padów PJP10 oraz PJP8 doszedłem do wniosku iż zwarcie jest w punktach zaznaczonych na zdjęciach.
Obrazek
Obrazek

Po podłączeniu zasilacza laboratoryjnego w punkcie PJP8 i puszczeniu 1V, lekko prawie nie wyczuwalnie grzeje się U3.

Co mogę jeszcze sprawdzić aby wyeliminować usterkę U3.

Re: Dell D430 zwarcie, dioda od zasilacza gaśnie

przez Google Adsense [BOT] • 18 sierpnia 2012, 12:53

#2 Re: Dell D430 zwarcie, dioda od zasilacza gaśnie

przez figofag • 18 sierpnia 2012, 13:42
Czy aby na pewno jest tam zwarcie? A może niska rezystancja?
Posprawdzał kolega klucze przetwornic?

#3 Re: Dell D430 zwarcie, dioda od zasilacza gaśnie

przez cinekp • 18 sierpnia 2012, 13:48
Miernik w pozycji "piszczenie". Po podłączeniu czarnego do masy i czerwonego do punktu zaznaczonego na zdjęciach miernik piszczy.

#4 Re: Dell D430 zwarcie, dioda od zasilacza gaśnie

przez figofag • 18 sierpnia 2012, 14:09
To przełączy go kolega na pomiar rezystancji i poda wyniki. Tam może być rezystancja rzędu parunastu ohm.

#5 Re: Dell D430 zwarcie, dioda od zasilacza gaśnie

przez cinekp • 20 sierpnia 2012, 10:45
PJP8 - 0.03 ohm, PJP10 - 0.00 ohm. Mierzone w polu "zwarcie" na zdjęciu.

Po sprawdzenie PQ14 okazuje się uszkodzony.
Nie sądzę żeby on był całym winowajcą nie działania laptopa.

#6 Re: Dell D430 zwarcie, dioda od zasilacza gaśnie

przez cinekp • 8 września 2012, 10:25
Czy można wyłączyć wbudowaną pamięć RAM w tym laptopie, aby tylko działała z zewnętrzną ??
