#1 ASUS R540L - brak ładowania dziwny objaw

przez inventco • 25 maja 2018, 20:04
Dzień dobry płyta główna oznaczenie:
X540LJ rev 2.1
multikontroler IT8585E
charger BQ735

Kłopot jest następujący:
Po podpięciu do ładowania laptop startuje i normalnie działa.
Jak nie ma akumulatora napięcie na stykach + / - akumulatora około 12,8V (jak nie ma akumulatora)
Z akumulatorem napięcie na stykach jest 0,9V
Laptop oczywiście na samym akumulatorze nie startuje.

Podejrzewałem BQ... wymieniłem na drugi efekt identyczny.
Akumulator jakiś dziwny bez folii... ale napięcie na ogniwach jest. Na stykach nie ma napięcia.

Podobno był podstawiony drugi akumulator to laptop nie odpalał nawet z zasilaczem.
Bez układu BQ735 laptop nie wstaje w ogóle.

nie widać żadnych uszkodzeń prócz przegrzanej płyty w okolicy BQ... ale nie jakoś bardzo. Poza tym BQ jest nowy.

Może to być wina baterii ?
Ma może któryś z kolegów boardviev lub schemat do niego ?

Pozdrawiam
Marek

Re: ASUS R540L - brak ładowania dziwny objaw

przez Google Adsense [BOT] • 25 maja 2018, 20:04

#2 Re: ASUS R540L - brak ładowania dziwny objaw

przez Lesio23 • 25 maja 2018, 20:49
nie widać żadnych uszkodzeń prócz przegrzanej płyty w okolicy BQ

Sprawdzałeś profilatkycznie czy drobnica wokół chargera jest na swoim miejscu?.

Może to być wina baterii ?

Tak, może to być wina baterii.

A gdy wepniesz baterię, podłączysz zasilacz i odpalisz laptopa to co się dzieje?.

#3 Re: ASUS R540L - brak ładowania dziwny objaw  [ROZWIĄZANY] 

przez matic • 25 maja 2018, 21:01
Hello!

The BoardView or schematic for this board is currently not available. Only the repair guide is currently available.

The board should works normally without the battery.
Measure the voltages to ground on pins 2, 3, 4, 5, 6, 8, 9, 16, 17, 20 of charger chip.

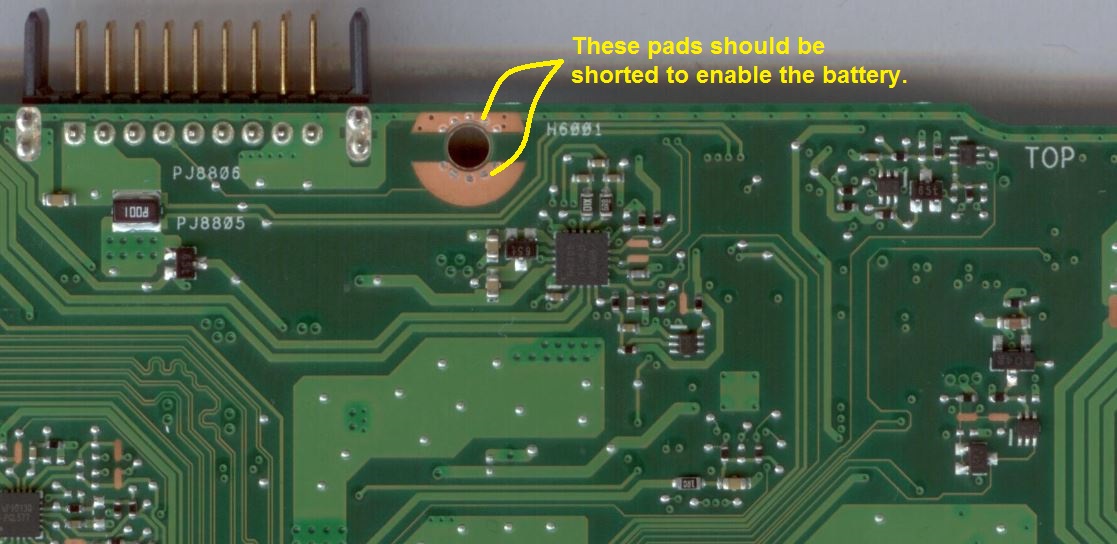

To enable the battery, the jumper on the following picture should be shorted.
Obrazek

#4 Re: ASUS R540L - brak ładowania dziwny objaw

przez inventco • 28 maja 2018, 05:46
Dzień dobry.
Basically trouble was that what Matic said...
i do not know that this battery has a switch off...
After replacing BQ735 and screw into this hole i've get working laptop :D

I received this laptop without this screw and client said nobody put hands inside :D
so ...
my mistake.
Thanks one more time!
