#1 Spalony element na PCB monitora Samsung SyncMaster 943NW

от Folxs • 5 Сентябрь 2015, 17:31

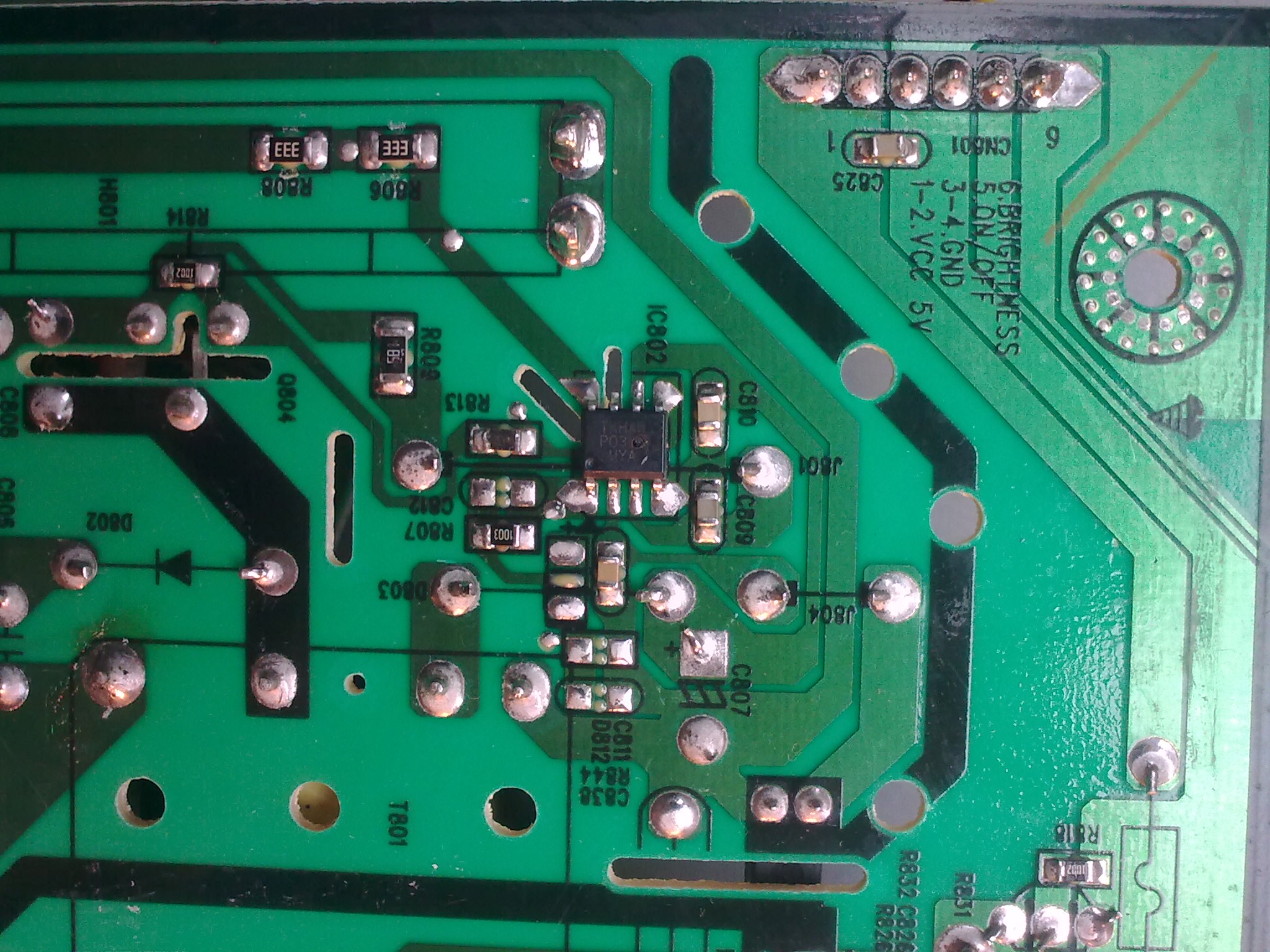

Witam, mam niesprawny monitor i doszedłem mniej więcej dlaczego - spalony element ze zdjęcia, na którym jest chyba P036 (tak to wygląda pod mikroskopem) szukałem datasheeta ale nie udało mi się znaleźć nic co by pasowało do tego elementu.
Na schemat monitora raczej nie mam co liczyć, także może ktoś podpowie co to może być.
Pozdrawiam!


Re: Spalony element na PCB monitora Samsung SyncMaster 943NW

от Google Adsense [BOT] • 5 Сентябрь 2015, 17:31

#2 Re: Spalony element na PCB monitora Samsung SyncMaster 943NW

от amorphe • 5 Сентябрь 2015, 19:15
Zasilacz to ILPI-178 ?
IC802 to zapewne P0368 - zamienisz go na LD7575.
Ale to nie wszystko. Widać uszkodzenie R809 (popalony), R813 (nadtopienie przy jednej okładzinie).
Do sprawdzenia także Q804, R815, IC801

#3 Re: Spalony element na PCB monitora Samsung SyncMaster 943NW

от Folxs • 6 Сентябрь 2015, 01:16
Serdeczne dzięki za odpowiedź! Będę rzeźbić.
Co do IC801 - to zapewne transoptor - jak go w miarę łatwo sprawdzić?

#4 Re: Spalony element na PCB monitora Samsung SyncMaster 943NW

от amorphe • 6 Сентябрь 2015, 09:29
Co do IC801 - to zapewne transoptor - jak go w miarę łatwo sprawdzić?

Zwykle wystarczy zmierzyć fototranzystor - najczęściej dostaje zwarcia.
Ewentualnie do fototranzystora podłączyć miernik np. na test przejścia i wysterować diodę - tranzystor powinien się otworzyć.

Przy takich usterkach, gdzie w układzie drivera jest krater (lub brakuje połowy chipa) mierzę ten tranzystor i jeśli ma zwarcie to wymieniam - jeśli nie ma zwarcia... też wymieniam.
Mam sporą ilość tych tanich transoptorów (PC817B), więc wolę go wymienić "w ciemno" niż spodziewać się niespodzianek po podłączeniu zasilania do przetwornicy.
Poza tym jest coś takiego jak "Repair Kit" np. Philipsa. Jest to zestaw elementów które należy wymienić, aby oczekiwać poprawnej pracy zasilacza - bez niespodzianek.

#5 Re: Spalony element na PCB monitora Samsung SyncMaster 943NW

от Folxs • 7 Сентябрь 2015, 21:03
amorphe писал(а):Zasilacz to ILPI-178 ?

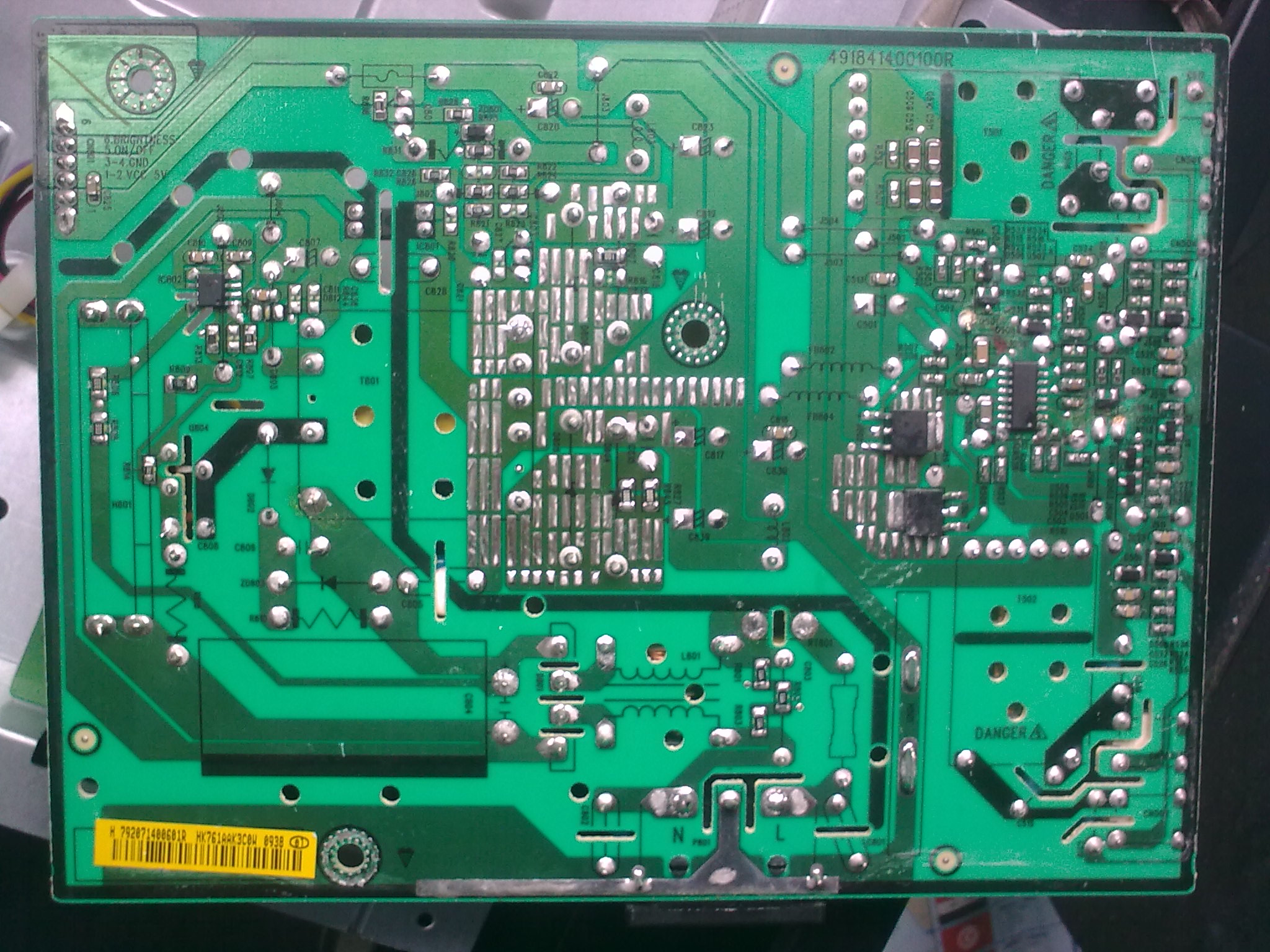

Tak, dokładnie - nawet widać to na którymś ze zdjęć ;)

A co do tych zestawów naprawczych - to je można gdzieś kupić, czy to po prostu lista elementów, które należy wymienić?

#6 Re: Spalony element na PCB monitora Samsung SyncMaster 943NW

от amorphe • 7 Сентябрь 2015, 23:19
A co do tych zestawów naprawczych - to je można gdzieś kupić, czy to po prostu lista elementów, które należy wymienić?

Jak najbardziej takie zestawy są dostępne - podałem na przykładzie Philipsa, ale dostępne są też do sprzętów Grundiga, Samsunga czy Sharpa (przykład TV) ;)

Co do tego konkretnego monitora takiego zestawu nie widziałem, więc albo zostaje szukać po forach takiej usterki w tym monitorze (czyli szukać informacji co wymienić), albo wziąć miernik w garść i mierzyć samemu (wyjdzie nawet szybciej).
W razie problemów, schemat z wartościami elementów powinien się znaleźć ... ;)

#7 Re: Spalony element na PCB monitora Samsung SyncMaster 943NW

от Folxs • 18 Ноябрь 2016, 22:07
Znalazłem na jakiejś stronie schemat tego zasilacza ILPI-178 (ILPI 178).
W moim przypadku spalone są na pewno R809 - 680R, R813 - 20R, R810 - 0,47R 2W oraz P0368 / LD7575.
