#1 Samsung NP-RC520 S05PL problem z matrycą

przez FunkyFlyer • 12 sierpnia 2014, 21:40
Witam,

Samsung NP-RC520 S05PL

Płyta główna:
Model: Jinmao-R
REV: 1.0(110217)-2

W laptopie było uszkodzone gniazdo zasilania, wymiana przebiegła pomyślnie.
Podłączyłem matrycę i nie było żadnego obrazu, wyłączyłem laptop i sprawdziłem czy wtyczka siedzi dobrze. Okazało się, że udało mi się ją podłączyć na odwrót (weszła bez użycia siły!).

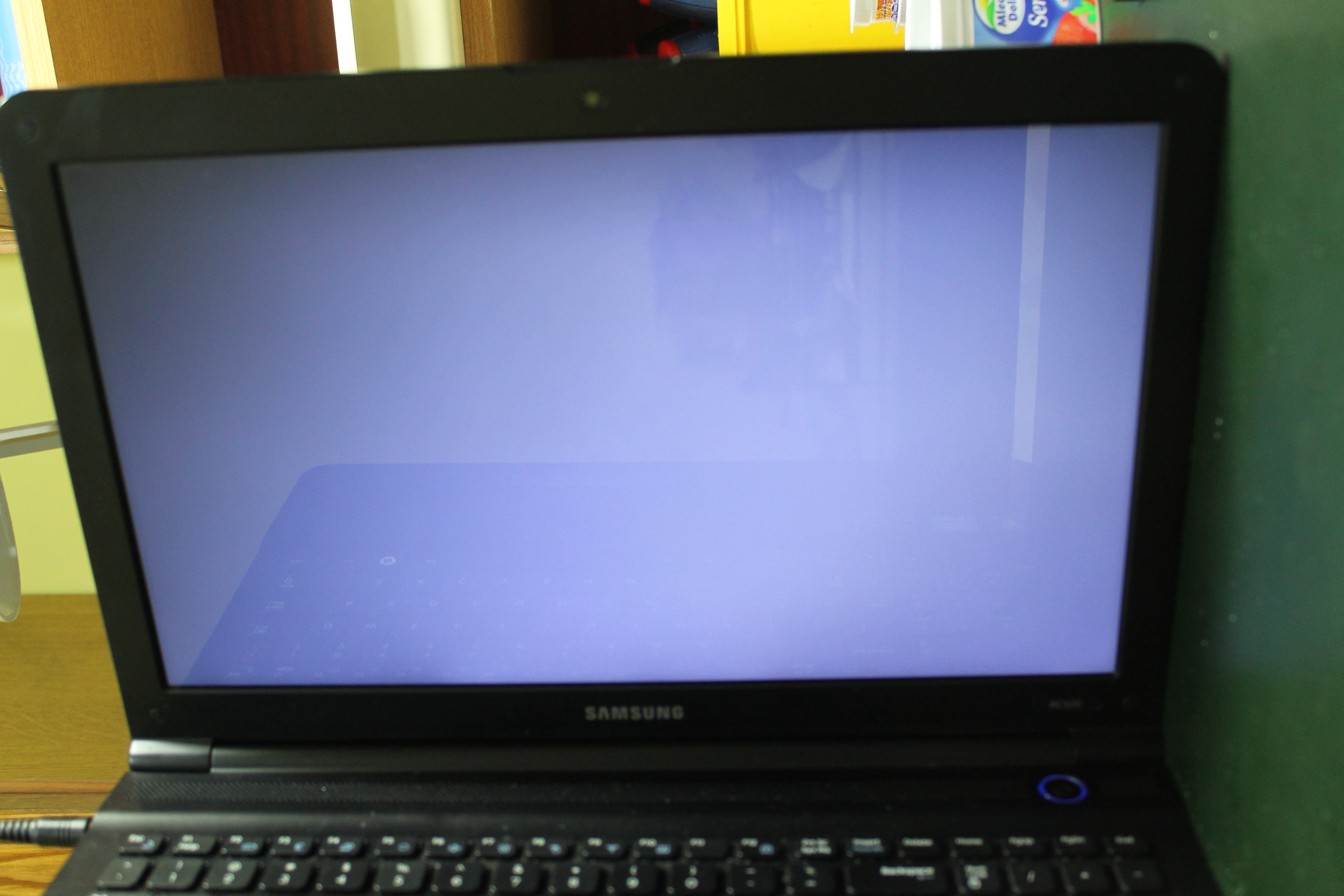

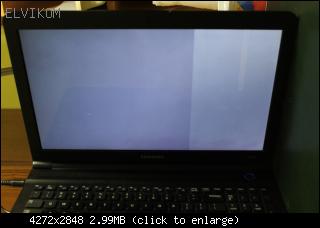

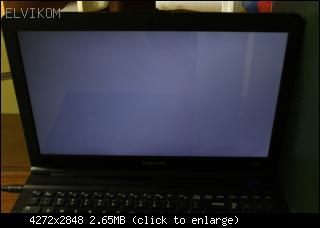

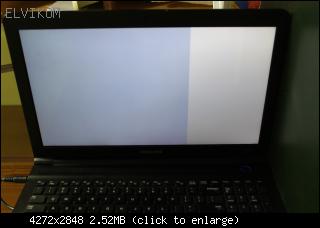

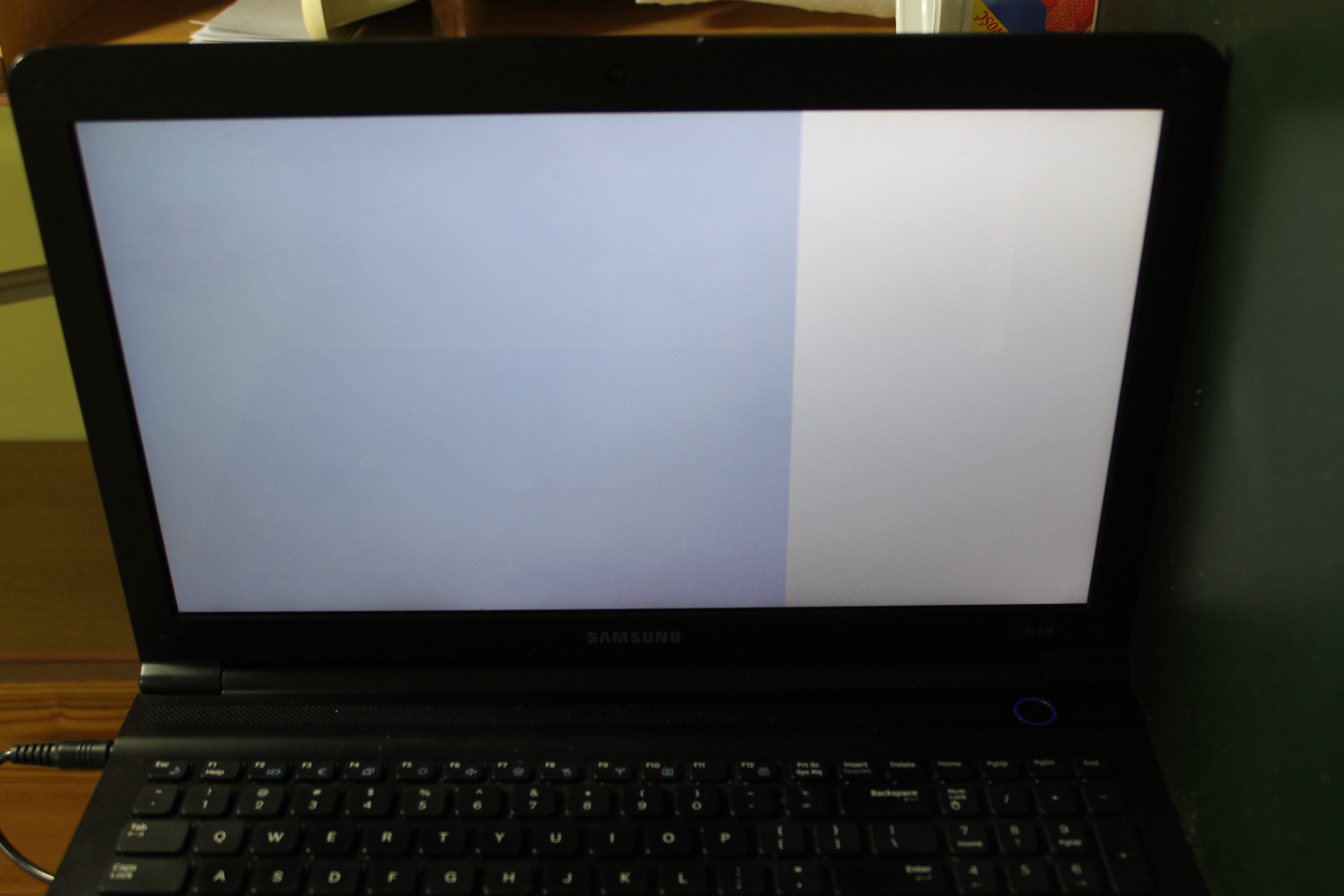

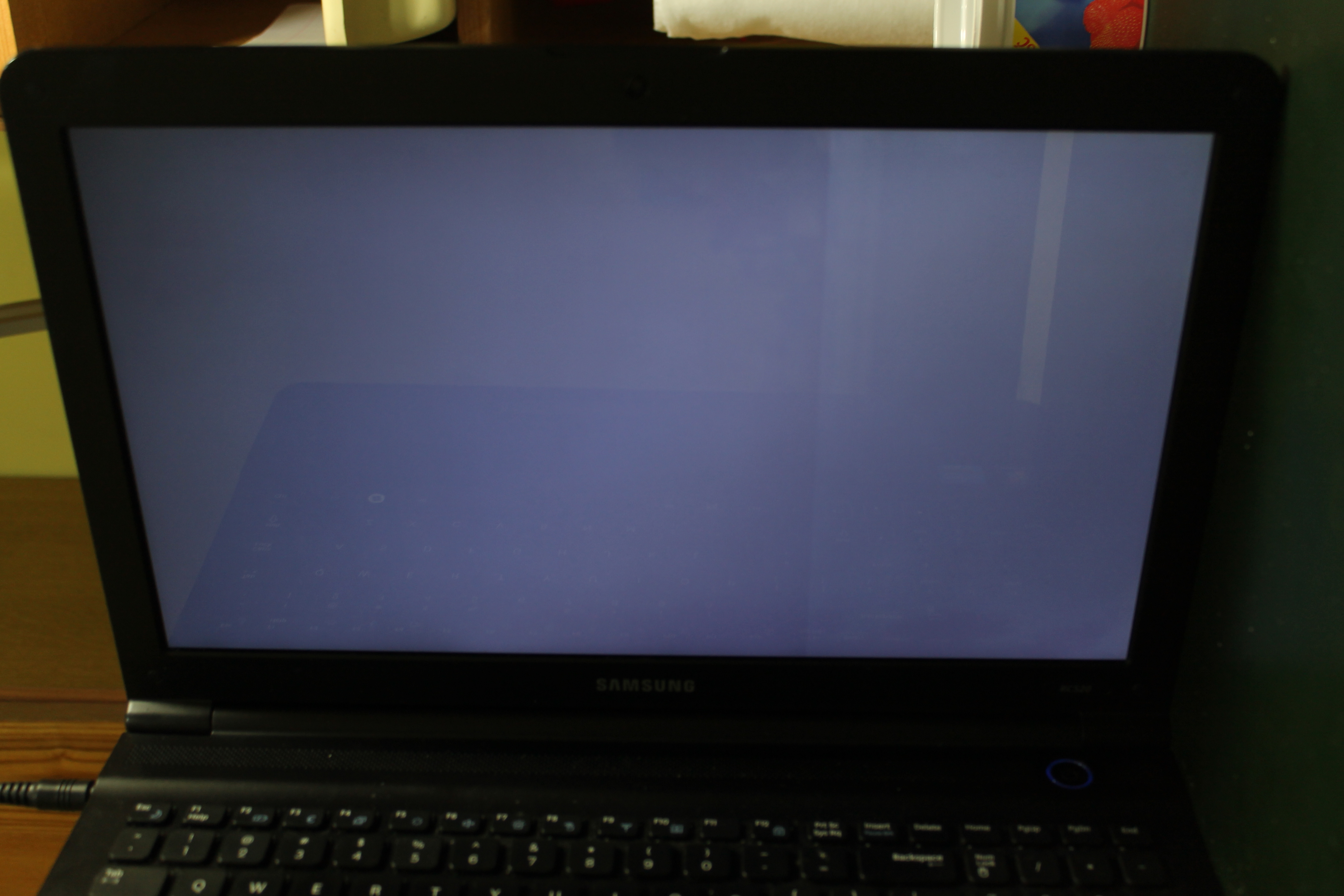

Teraz matryca wyświetla pasek, który stopniowo zanika aż zostaje tylko czarny ekran z podświetleniem.
Obrazek
Obrazek
Obrazek
Obrazek

Po podłączeniu monitora pod VGA nie ma problemu z obrazem. Zakładam, że uszkodziłem elektronikę matrycy...
Czy da się coś z tym zrobić?
Czy mogłem coś więcej uszkodzić?

Z góry dziękuję za wszelkie porady.

Pozdrawiam,
FF

Re: Samsung NP-RC520 S05PL problem z matrycą

przez Google Adsense [BOT] • 12 sierpnia 2014, 21:40

#2 Re: Samsung NP-RC520 S05PL problem z matrycą

przez indicheq • 13 sierpnia 2014, 00:01
Na początek dobrze sprawdzić GPU podpinając pewną matrycę. Dopiero po wykluczeniu uszkodzenia płyty głównej można brać się za matrycę.

#3 Re: Samsung NP-RC520 S05PL problem z matrycą

przez FunkyFlyer • 13 sierpnia 2014, 17:57
Tak jak pisałem, przez VGA obraz jest prawidłowy, więc sama w sobie grafika powinna być OK. W matrycy działa bez problemu regulacja podświetlenia. Patrząc na schematy wychodzi, że podłączając wtyczkę od matrycy do płyty głównej na odwrót poszło napięcie zasilające podświetlenie (nie wiem ile V) w miejsce gdzie powinno być 3.3V zasilające elektronikę matrycy.

Po wymontowaniu matrycy nie widzę żadnych oczywistych uszkodzeń elektroniki. Poza czarnym trójkącikiem na ścieżkach, ale nie wygląda to na spalenie...

Niestety nie mam obecnie żadnej nowszej matrycy, tylko stare na CCFL.

#4 Re: Samsung NP-RC520 S05PL problem z matrycą  [ROZWIĄZANY]

przez FunkyFlyer • 23 sierpnia 2014, 01:59
Temat do zamknięcia, sprawa rozwiązana!

Czarny trójkącik na elektronice matrycy to tylko paproch (nie mam pojęcia skąd, był pod folią!).
Niestety nikt nie potwierdził słuszności mojego toku myślenia. Zakupiłem po prostu matrycę, wymieniłem i wszystko DZIAŁA jak należy.

Tak jak myślałem, musiało pójść na elektronikę matrycy odpowiedzialnej za obraz napięcie przeznaczone dla sekcji zasilającej podświetlenie co w efekcie doprowadziło do uszkodzenia.

Pozdrawiam
