#1 Podlaczenie monochromatycznego LCD

от katar83 • 5 Июль 2016, 23:18
Witajcie,

Czy ktos moze orientuje sie czy takie nozki(sondy) jak w linku ponizej do wyswietlacza LCD mozna gdzies kupic luzem
http://pl.rs-online.com/web/p/wyswietla ... e/8885657/

Mam zegarek do naprawy, gdzie miedzy podobnym wyswietlaczem a PCB jest uszkodzona klejona do ekranu tasma na okolo 20 sciezkach i zamiast ja wymieniac(koszt ze 150PLN przynajmniej) wolalbym to polutowac na osobnych krotkich przewodach i kawalku plytki drukowanej.

Do tego te nozki w oryginale sa przyklejone do LCD takim niebiesko przezroczystym klejem. Czy ktos moze orientuje sie co to za klej i czy mozna go gdzies dostac?

Pozdrawiam.

Re: Podlaczenie monochromatycznego LCD

от Google Adsense [BOT] • 5 Июль 2016, 23:18

#2 Re: Podlaczenie monochromatycznego LCD

от Usunięty Użytkownik 402 • 5 Июль 2016, 23:34
Nie możesz zastosować elestometru?
Nie wiem od której strony masz połączenia napylone na wyświetlaczu.
W sumie z której strony by nie były to szło by temat przekombinować.

#3 Re: Podlaczenie monochromatycznego LCD

от katar83 • 6 Июль 2016, 00:24
LAZY писал(а):Nie możesz zastosować elestometru?


Sadly, I cant, since the gap between the LCD and the PCB is too big. PM sent.

#4 Re: Podlaczenie monochromatycznego LCD

от katar83 • 7 Июль 2016, 09:56

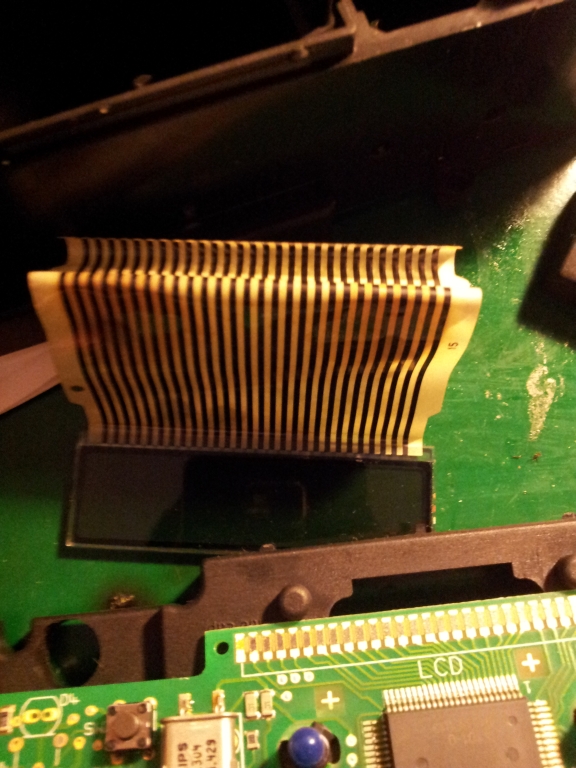

Taki LCD:


#5 Re: Podlaczenie monochromatycznego LCD

от Usunięty Użytkownik 402 • 12 Июль 2016, 22:01

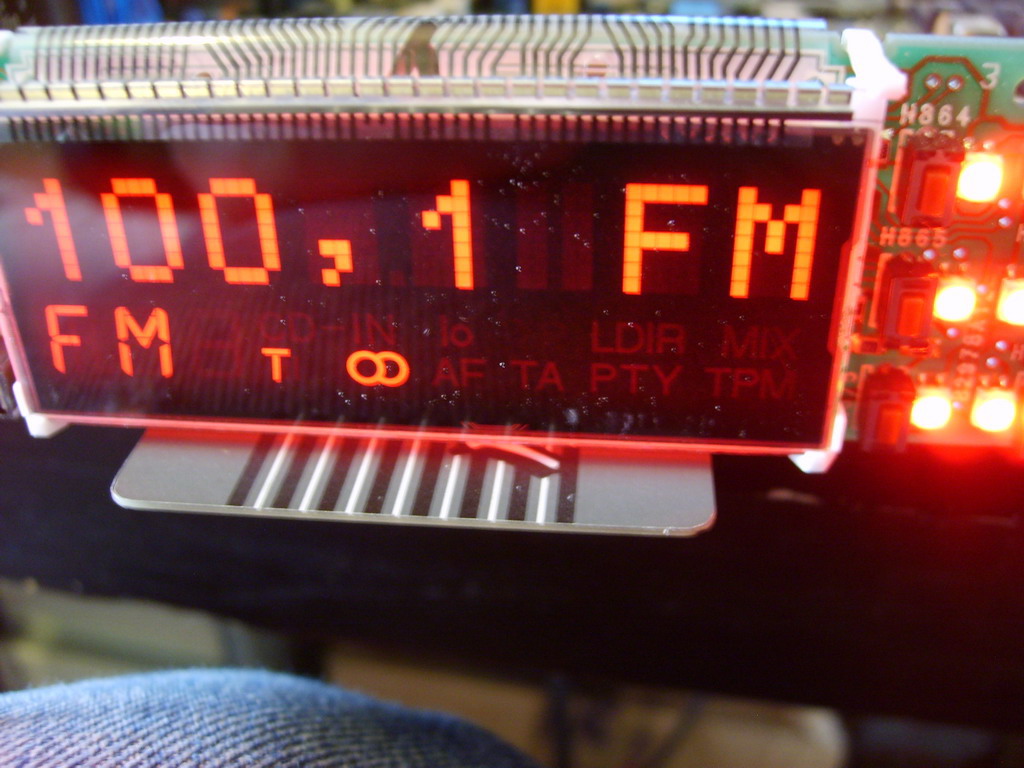

Udało mi się znaleźć zdjęcia radia blaupunkt gdzie stosowano właśnie takie ,,klamerki"
Zwykły wyświetlacz i taśma, a całość łączy się wciskając na krawędź ową klamerkę. Bez klejenia i lutowania.

Zdjęcie z elektrody

#6 Re: Podlaczenie monochromatycznego LCD

от Vogelek23 • 13 Июль 2016, 14:40
katar83 писал(а):since the gap between the LCD and the PCB is too big
Jaki konkretnie jest ten "gap between the LCD and the PCB"?

#7 Re: Podlaczenie monochromatycznego LCD

от katar83 • 2 Февраль 2017, 21:19
Tak z 4.5cm tasmy jest.


Potrzebne sondy tak by pózniej dolutować sie od nich do PCB.

Pomysły?

#8 Re: Podlaczenie monochromatycznego LCD

от Usunięty Użytkownik 402 • 2 Февраль 2017, 22:36
Może by się dało dopasować gniazdo od tv plazmowych- mają spore gabaryty i raster. Taśmy matrycy są w nich spinane.
Podobne do tych jakie spotykamy do złącz klawiatur w laptopach.

Może w tą stronę? Gniazda FPC/FFC
https://www.aliexpress.com/item/FPC-FFC ... 105.pnV6SJ

#9 Re: Podlaczenie monochromatycznego LCD

от katar83 • 3 Февраль 2017, 00:00
Niestety musi być cos bardzo małego tam, bo miejsca nie będzie w obudowie. Albo nowa taśma (której koszt to polowa kosztu zegarka i która i tak po pewnym czasie znowu nawali od ciepła żarówek) albo właśnie te takie 'sondy' jak w pierwszym linku. Pewnie bym je kupił razem z tym ekranem, bo koszt jest minimalny, ale: a. ekran by poszedł na śmietnik, b. sondy są klejone a czyszczenie ich jest denerwującą robota chałupniczą :)
Jako ze nigdzie nie mogę ich znaleźć luzem, tak chyba właśnie tylko to mi zostało.
