Re: Nie działa HDMI LA-A994P Hp 15-r011sw
przez Google Adsense [BOT] • 15 lipca 2022, 12:58
ELVIKOM LAB Ltd - Apple Repairs & PCB Design - Free Quotes! https://www.elvikom.co.uk
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
Jeśli skorzystałeś z mojej pomocy na Forum, możesz w ramach podziękowania wspomóc jego rozwój. Kliknij tutaj, aby dowiedzieć się więcej.
baner81 napisał(a):Na początek do pomiaru spadki napięć na liniach sygnałowych złącza HDMI.
Dziękuję za zainteresowanie, nie walczyłem jeszcze z niedziałającym HDMI:)
Test Diody
Piny 1,3,4,6,7,9,10,12 spadek 0,85V
Piny 15,16 0,96V
Pin 18 0,54
Vogelek23 napisał(a):psikus123 napisał(a):Na QG1Przecież piny 2 i 5 tranzystora QG1 są wspólnie i bezpośrednio podłączone do napięcia +3VS. Jesteś pewny, że dobrze liczysz piny?
pin 2 4,7V
pin 5 3,3V
Pomiar robiłem z podłączonym monitorem HDMI. Powtórzyłem pomiar i jest tak samo.
Bez podłączonego monitora pin 2= 0V pin 6 1,6V
Piny liczę jak na zdjęciu.Płyta uruchomiona podczas pomiaru.
- Set your multimeter to the diode test mode and measure the voltage drops to ground on pin 3 of transistors Q57, Q58 with all power souces disconnected from the board.
- Measure the voltages to ground on all pins of transistors QG1, Q57, Q58 in the following cases:
a) HDMI monitor disconnected.
b) HDMI monitor connected to the board.
- Measure the voltages to ground on pins 1, 3 of chip FG1 with the HDMI monitor connected to the board.

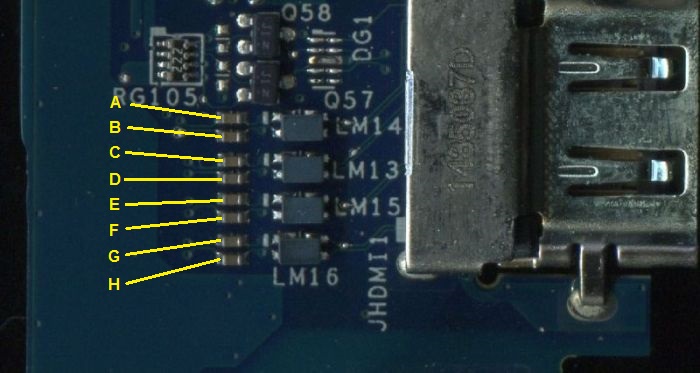

Transistors Q57, Q58 and chip FG1 pin count:
- Measure the voltages to ground on all pins of transistors QG1, Q57, Q58 in the following cases:
a) HDMI monitor disconnected.
b) HDMI monitor connected to the board.
- Measure the voltages to ground on pins 1, 3 of chip FG1 with the HDMI monitor connected to the board.
Transistors Q57, Q58 and chip FG1 pin count:
Pomiar z odłaczonym zasilaniem
Q57
Pin 3 0,52V
Q58
Pin 3 0,52V
Pomiar napięć poniżej podłaczony zasilacz płyta uruchomiona bez dysku, odłaczone HDMI
Q57
1 - 5V
2 - 1,8V
3 - 1,8V
Q58
1 - 5V
2 - 1,8V
3 - 1,8V
QG1
5 - 3,4V
6 - 1,6V
Pozostałe 0V
Pomiar napięć poniżej podłaczony zasilacz płyta uruchomiona bez dysku, Podłaczony monitor HDMI
Q57
1 - 5V
2 - 1,8V
3 - 1,8V
Q58
1 - 5V
2 - 1,8V
3 - 1,8V
QG1
2 - 4,7V
5 - 3,4V
Pozostałe 0V
FG1
1 - 5,2V
3 - 5,2V
Q57
Pin 3 0,52V
Q58
Pin 3 0,52V
Pomiar napięć poniżej podłaczony zasilacz płyta uruchomiona bez dysku, odłaczone HDMI
Q57
1 - 5V
2 - 1,8V
3 - 1,8V
Q58
1 - 5V
2 - 1,8V
3 - 1,8V
QG1
5 - 3,4V
6 - 1,6V
Pozostałe 0V
Pomiar napięć poniżej podłaczony zasilacz płyta uruchomiona bez dysku, Podłaczony monitor HDMI
Q57
1 - 5V
2 - 1,8V
3 - 1,8V
Q58
1 - 5V
2 - 1,8V
3 - 1,8V
QG1
2 - 4,7V
5 - 3,4V
Pozostałe 0V
FG1
1 - 5,2V
3 - 5,2V
Connect the HDMI monitor to the machine and try to enable the external video output with the buttons "Fn" + "F4".
If the picture on external HDMI monitor still does not appear, go to the official Hp site and download the Intel HD drivers for your machine. Than disable the internet connection and uninstall the Intel HD drivers using DDU software under the "Safe mode".
After the drivers are successfully uninstalled, normally boot machine to the OS and reinstall the Intel HD drivers that you previously downloaded from the official Hp site.
If the picture on external HDMI monitor still does not appear, go to the official Hp site and download the Intel HD drivers for your machine. Than disable the internet connection and uninstall the Intel HD drivers using DDU software under the "Safe mode".
After the drivers are successfully uninstalled, normally boot machine to the OS and reinstall the Intel HD drivers that you previously downloaded from the official Hp site.
Próbowałem z różnymi sterownikami, które się instalowały świeżym systemem i nic, na stronie producenta są dwa sterowniki intel i one nie chcą się zainstalować.
Po wciśnięciu F4 wyskakuje menu przełączania monitorów i po przełączeniu np. na duplikuj obraz się zwęża ale nie wyświetla na zewnętrznym nic.
Monitor, kabel, gniazdo sprawdzone.
Jeszcze pytanie: na tej płycie brak jest elementu DG1 czy powinien być obsadzony?
Miałem wrażenie, że ktoś grzebał przy tej płycie gniazdo było nadtopione jakby ktoś Hot-em grzał.
Gniazdo wymieniłem profilaktycznie.
Po wciśnięciu F4 wyskakuje menu przełączania monitorów i po przełączeniu np. na duplikuj obraz się zwęża ale nie wyświetla na zewnętrznym nic.
Monitor, kabel, gniazdo sprawdzone.
Jeszcze pytanie: na tej płycie brak jest elementu DG1 czy powinien być obsadzony?
Miałem wrażenie, że ktoś grzebał przy tej płycie gniazdo było nadtopione jakby ktoś Hot-em grzał.
Gniazdo wymieniłem profilaktycznie.
psikus123 napisał(a):Jeszcze pytanie: na tej płycie brak jest elementu DG1 czy powinien być obsadzony?The function of this component is just the protection of the motherboard against the ESD (ElectroStatic Discharge) during plugging the HDMI cable. It doesn't have any other function, so the HDMI must work without it.
This component is usually factory omitted to reduce the costs (and probably also that the device would fail earlier).
- Connect an external HDMI monitor and check, if it is detected in "Device Manager" -> "Monitors".
- Connect an external monitor to the D-sub output an check, if this output works.
