#1 MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez krisark • 18 listopada 2021, 13:36
Witam wszystkich,
laptop trafił do naprawy kompletnie martwy. Brak reakcji na przycisk power.
Po pomiarach zostało zlokalizowane zwarcie na PU10 pin - 3 (VREG3) po próbie zwarciowej na tej linii grzał się KBC U50 (KB9028Q-C). Po usunięciu U50 zwarcie na linii (VREG3) ustąpiło - został wymieniony na nowy (KB9028Q-C).
Płyta w tym momencie nie wykazuję żadnych zwarć. Po podaniu zasilania pobór prądu 0,009A. Po naciśnięciu przycisku power wskakuje na 0,115A po około 5 sek znowu wraca do punktu wyjścia 0,009A.
Nic się nie nagrzewa, delikatnie PCH U49 i PU10 - ale to jest w granicy ok 20°C.
Na termowizji nic więcej nie widać.
Wgrane nowe wsady BIOS i kilka wsadów KBC - brak zmian.

PU10:
pin 3 - 3,29V - VREG3
pin 13 - 5,01V - VREG5

PL13 - 32,30kΩ - 5,14V po naciśnięciu przycisku Power
PL16 - 1,40kΩ - 3,31V po naciśnięciu przycisku Power
PL15 - 45,90Ω - 0,00V
PL17 - 32,33kΩ - 5,14V
PL1 - 25,50kΩ - 0,00V
PL2 - 1,45M - 0,27V
PL8 - 39,43Ω - 0,00V
PL5 - 13,01Ω - 0,00V
PL6 - 2,55Ω - 0,00V
PL7 - 2,55Ω - 0,00V
PL3 - 2,53Ω - 0,00V
PL4 - 5,16Ω - 0,00V
PL12 - 165,01Ω - 0,00V

CHOKE2 - 108,20Ω - 0,00V
CHOKE3 - 1,90Ω - 0,00V
CHOKE4 - 1,89Ω - 0,00V

Proszę o pomoc w diagnozie.

Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez Google Adsense [BOT] • 18 listopada 2021, 13:36

#2 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez matic • 18 listopada 2021, 16:26
Hello!

- Measure the resistance to ground on pin 1 of transistors PQ10, PQ32.

- Measure the voltages to ground on pins 1, 4 of transistors PQ10, PQ32 for a short time, when the machine is turned on (power consumption is 115mA).

#3 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez krisark • 18 listopada 2021, 19:45
Witam, dziękuję za odpowiedź.
matic napisał(a):Measure the resistance to ground on pin 1 of transistors PQ10, PQ32.
PQ10
pin 1 - 120,11kΩ i szybko rośnie
PQ32
pin 1 - 68,90kΩ i szybko rośnie

matic napisał(a):Measure the voltages to ground on pins 1, 4 of transistors PQ10, PQ32 for a short time, when the machine is turned on (power consumption is 115mA)
PQ10
pin 1 - 0,00V
pin 4 - 0,00V

PQ32
pin 1 - 0,00V
pin 4 - 0,00V

Zapomniałem jeszcze napisać w pierwszym pości, że PU10 ma ślady wymiany, był na pewno wymieniany przez inny serwis.

#4 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez matic • 19 listopada 2021, 22:26
Measure the voltages to ground on pins 1, 2, 5, 8 of chip PU19 for a short time, when the machine is turned on (power consumption is 115mA). You may have to turn on the machine multiple times, to measure all of the voltages.

#5 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez krisark • 20 listopada 2021, 10:45
matic napisał(a):Measure the voltages to ground on pins 1, 2, 5, 8 of chip PU19 for a short time, when the machine is turned on (power consumption is 115mA). You may have to turn on the machine multiple times, to measure all of the voltages.
PU19:
pin 1 - 0,08V
pin 2- 3,31V
pin 5 - 0,37V
pin 8 - 3,29V

#6 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez matic • 20 listopada 2021, 11:28
Measure the resistances to ground on coils PL11, PL14.

#7 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez krisark • 20 listopada 2021, 12:37
matic napisał(a):Measure the resistances to ground on coils PL11, PL14.

PL11 - 485,30Ω
PL14 - 1,91kΩ

#8 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez matic • 20 listopada 2021, 13:06
Replace the chip PU19 (MP2143DJ).

#9 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez krisark • 20 listopada 2021, 14:50
matic napisał(a):Replace the chip PU19 (MP2143DJ).
Wytłumacz mi bo chce to zrozumieć, czemu twierdzisz, że ten układ jest uszkodzony, czy ta rezystancja na PL11 jest za niska?
Mam podobną płytę MSI MS-16J51 ten sam układ (MP2143DJ) PU10, cewka PL8 ma zbliżoną wartość rezystancji - 550,08Ω.
Płyta jest na części i też nie mam pewności, że PU10 jest sprawny.

#10 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez matic • 20 listopada 2021, 15:39
krisark napisał(a):
matic napisał(a):Replace the chip PU19 (MP2143DJ).
Wytłumacz mi bo chce to zrozumieć, czemu twierdzisz, że ten układ jest uszkodzony
The power supply voltage on pin 2 of that chip is present, but the chip does not start despite the high logic level on enable pin 8. The resistance on output coil PL14 seems normal.

krisark napisał(a):czy ta rezystancja na PL11 jest za niska?
krisark napisał(a):PL11 - 485,30Ω
Why do you mean the resistance on coil PL11 is too low? You measured a similar resistance (550Ω) on the same power rail (coil PL8) on your board for spare parts. Are the resistances 485Ω and 550Ω not close enough???

#11 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez krisark • 22 listopada 2021, 08:10
matic napisał(a):Why do you mean the resistance on coil PL11 is too low? You measured a similar resistance (550Ω) on the same power rail (coil PL8) on your board for spare parts. Are the resistances 485Ω and 550Ω not close enough???
Tak, te wartości są bardzo bliskie. Chciałem tylko się upewnić czy są poprawne.
matic napisał(a):Replace the chip PU19 (MP2143DJ).
Wymieniłem układ z płyty na części. Zachowanie płyty bardzo się nie zmieniło, wyższy pobór prądu jest teraz 142mA:
PU19:
pin 1 - 0,08V
pin 2- 3,31V
pin 5 - 0,37V
pin 8 - 3,33V

#12 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez matic • 22 listopada 2021, 21:07
- Measure the resistances to ground on pins 1, 7 of chip PU19.
- Measure the resistance between pin 3 and pin 5 of chip PU19.
- Measure the resistance between pin 3 and pin 7 of chip PU19.

#13 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez krisark • 23 listopada 2021, 07:20
matic napisał(a):Measure the resistances to ground on pins 1, 7 of chip.
PU19.
pin 1 - 11,37kΩ
pin 7 - 77,30kΩ
matic napisał(a):Measure the resistance between pin 3 and pin 5 of chip PU19.
- wartość 0,41Ω
matic napisał(a):Measure the resistance between pin 3 and pin 7 of chip PU19.
- wartość 99,01kΩ

#14 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez matic • 23 listopada 2021, 21:05
Check, if the voltage on coil PL14 appears only for a short time after pressing to the power button.

#15 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez krisark • 24 listopada 2021, 07:47
matic napisał(a):Check, if the voltage on coil PL14 appears only for a short time after pressing to the power button.
Tak, napięcie pojawia się tylko na chwilę po naciśnięciu przycisku Power - 0,38V. Pobór prądowy jest wtedy 138mA.
Po chwili napięcie spada do 0,00V, a pobór prądowy do 0,004A.

#16 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez matic • 24 listopada 2021, 20:28

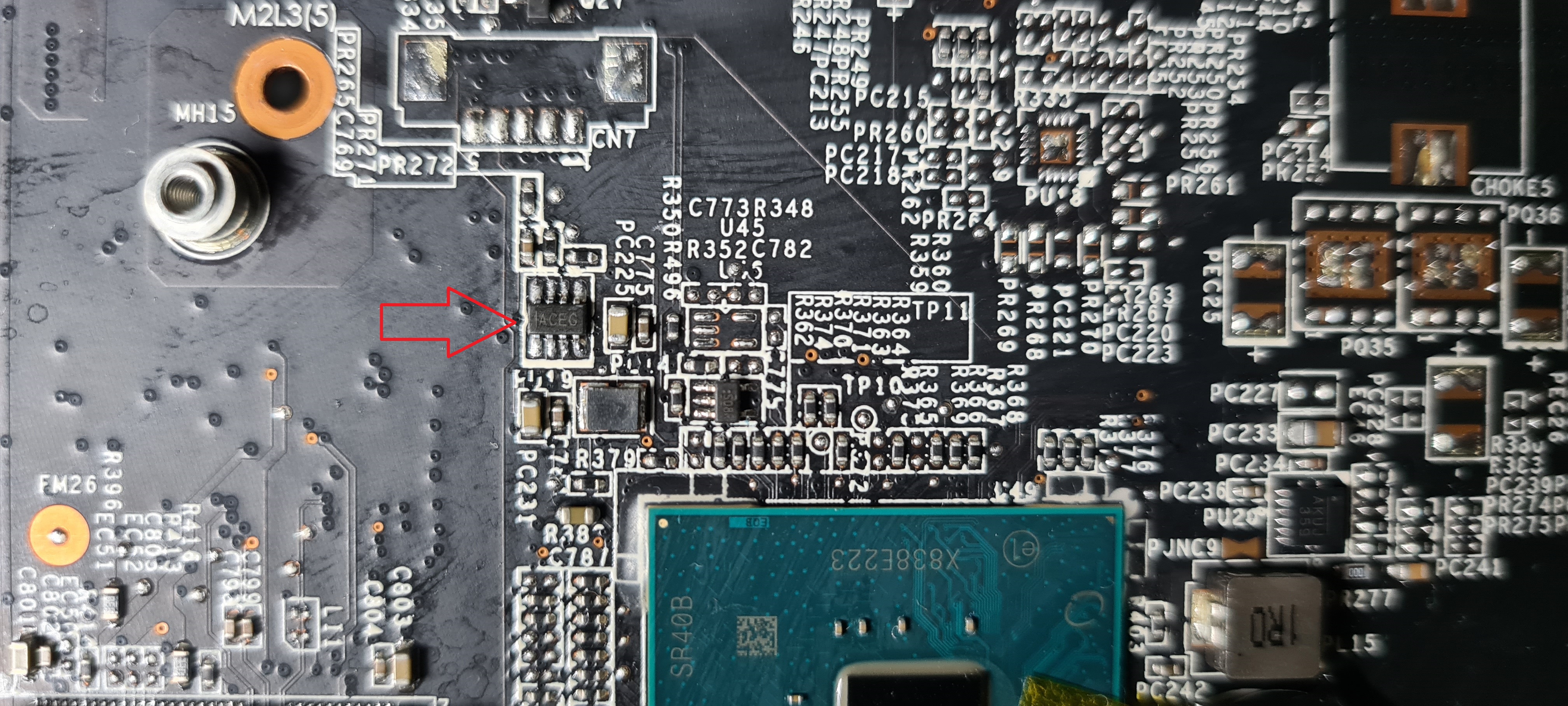

Please, post a clear picture of the chip PU19 area of the board with a nearby surroundings.

#17 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez krisark • 25 listopada 2021, 08:28
matic napisał(a):Please, post a clear picture of the chip PU19 area of the board with a nearby surroundings.
Obrazek

#18 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez matic • 25 listopada 2021, 21:43
Remove the coil PL14 from the board and inject 1,8V from the laboratory power supply to the output pad of that coil (power rail "+1_8VSUS"). What electrical current flows from the laboratory power supply in this case?

#19 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez krisark • 26 listopada 2021, 08:34
matic napisał(a):Remove the coil PL14 from the board and inject 1,8V from the laboratory power supply to the output pad of that coil (power rail "+1_8VSUS"). What electrical current flows from the laboratory power supply in this case?
Prąd jaki płynie to 0,043A.

#20 Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez matic • 26 listopada 2021, 09:12
If your board for parts is enough partially operational, try to test the chip PU19 in it. If not, replace the chip PU19 wit a new one.

Re: MSI GL73, płyta MS-16P61 - zwarcie na LDO3 (VREG3)

przez Google Adsense [BOT] • 26 listopada 2021, 09:12
