#1Mikroskopy do serwisu - porównanie


przez arvika 12 sierpnia 2013, 20:35
Dużo osób poszukuje dobrego mikroskopu do serwisu. Często chwalimy swoje nie wiedząc jakie parametry, a przede wszystkim optykę ma inny sprzęt. Myślę, że warto w tym wątku zaprezentować mikroskopy, których używamy w serwisach wraz ze zdjęciami i ogólnymi parametrami ich pracy.

Na poczatek przedstawiam mikroskop XTL 101, obecnie chyba już niedostępny pod ta nazwą. Można spotkać model ETD-101, który wygląda identycznie i parametry powinien mieć dokładnie takie same. Jest to jeden z czterech mikroskopów w naszym serwisie. Opis pozostałych w miarę możliwości dodam później.

Obrazek
Zdjęcie z internetu ze strony optek.pl.

Powiększenie: 7x - 45x
Odległość robocza: około 8cm
Zalety:
- płynna regulacja powiększenia
- "obraz żyleta", wg mnie bardzo dobra optyka
- bardzo dobre doświetlenie powierzchni roboczej

Minusy:
- statyw niezbyt nadający się do serwisu, trzeba go przerobić

Zdjęcia (przy maksymalnym powiększeniu ostrość można uchwycić albo na górę drobnicy albo na dół). Pierwsze dwa zdjęcia przy maksymalnym powiększeniu, ostatnie przy minimalnym.

Obrazek
Obrazek
Obrazek

Ostatnio edytowano 12 sierpnia 2013, 20:44 przez Vogelek23, łącznie edytowano 2 razy

Re: Mikroskopy do serwisu - porównanie


przez Google Adsense [BOT] 12 sierpnia 2013, 20:35

#2 Re: Mikroskopy do serwisu - porównanie


przez arvika 16 sierpnia 2013, 23:03
Mikroskop XTL VI.

Obrazek
Zdjęcie z internetu ze strony optek.pl.

Powiększenie: 4x - 35x
Odległość robocza: około 11,5cm

Zalety:
- praktyczny i wygodny statyw dla serwisowania płyt głównych
- płynna regulacja powiększenia
- stosunkowo duża odległość robocza

Minusy:
- kiepska jakość optyki
- konieczność zakupu dodatkowego oświetlacza, jeśli nie ma w zestawie
- bardzo słabe doświetlenie powierzchni roboczej mimo zastosowania oświetlacza jarzeniowego pierścieniowego
- przy obracaniu mikroskopu wokół własnej osi mocowania, oświetlacz czasem przeszkadza i trzeba go przestawiać

Zdjęcia. Pierwsze zdjęcie przy maksymalnym powiększeniu, drugie przy minimalnym.

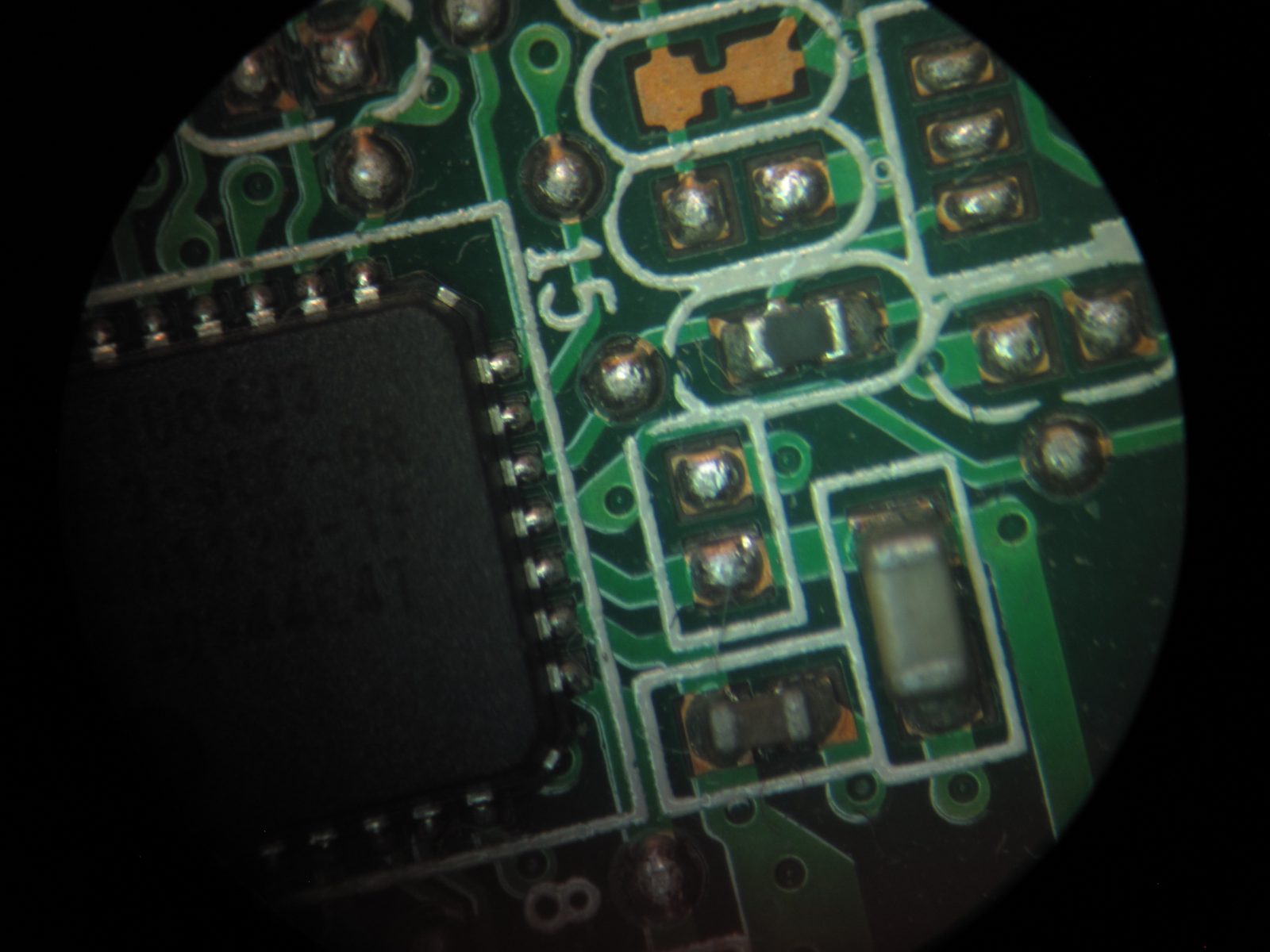

Obrazek
Obrazek

#3 Re: Mikroskopy do serwisu - porównanie


przez mikesh 18 sierpnia 2013, 12:05
Mikroskop SZM45

Obrazek
Zdjęcie z internetu ze strony optek.pl.


Obiektyw 0,5X
Powiększenie: 3,5-22,5x
Okular: WF10x/20mm
Odległość robocza: około 16,5 cm

Obiektyw 1X
Powiększenie: 7-45x
Okular: WF10x/20mm
Odległość robocza: około 10 cm

Zalety:
- bardzo dobra optyka
- duża odległość robocza

Wady:
- brak oświetlacza w komplecie

Mikroskop zakupiony w zestawie ze statywem od XTLVI.

Zdjęcia przy maksymalnym i minimalnym powiększeniu. Posiadam wersję bino więc zdjęcia wykonane zwykłym aparatem.
Oświetlacz narazie mam 'kombinowany', ale planuję zakup czegoś mocniejszego.

Obrazek

Obrazek

Maksymalne powiększenie przy obiektywie 1x (odległość robocza około 10cm)

Obrazek

#4 Re: Mikroskopy do serwisu - porównanie


przez pawel80 9 stycznia 2014, 23:34
BM1 Long arm Stereomicroscope 5x - 70x
Zakupiony tutaj.
Podobne mikroskopy dostępne są na polskim rynku.
Jeżeli jest możliwość, to warto samemu podjechać do sprzedawcy i przed zakupem przetestować.

Obrazek

Ja posiadam wersję z:
Okular: WF10x/20mm
Obiektyw 1X 2x 3,5x
Powiększenie: 10x 20x 35x

Odległość statywu od podstawy: 11 cm - 26,5 cm
Odległość robocza statywu od płyty głównej: 15,5 cm - 11 cm

Zalety:
- dobra optyka
- duża odległość robocza
- obraca się o 360° wokół własnej osi oraz przechyla w pionie o 45° (ja to zmodyfikowałem i mam w poziomie)
- ruchome podświetlenie z żarówką Led (dobrze świeci na ostatnim zdjęciu ładnie to widać w przyciemnionym pomieszczeniu)
- cena.

Wady:
- brak płynnego powiększenia
- przy osiągnięciu maksymalnej odległości między podstawą a statywem wskazane jest obciążenie podstawy, żeby uniknąć przechylania się mikroskopu.

Przepraszam za jakość zdjęć, ale robione są telefonem. I nie jest to wcale takie proste, bez adapteru do kamer. Co innego ludzkie oko w rzeczywistości ostrość jest na wysokim poziomie.

Zdjęcie przy powiększeniu 10x

Obrazek

Odległość robocza 15,5 cm

Obrazek

Zdjęcie przy powiększeniu 20x

Obrazek

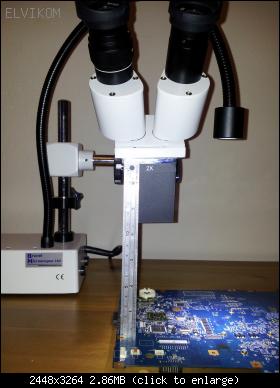

Odległość robocza 11 cm

Obrazek

Zdjęcie przy powiększeniu 35x

Obrazek

Odległość robocza 11 cm

Obrazek

#5 Re: Mikroskopy do serwisu - porównanie


przez arvika 14 marca 2015, 20:53
Bardzo istotną kwestią w mikroskopie jest jego konserwacja. Mimo dość zwartej konstrukcji mikroskopu z czasem dostaje się do środka i osadza się na soczewkach oraz pryzmatach dość duża ilość oparów z lutowania. Może to spowodować pogorszenie obrazu - zazwyczaj przejawia się to ciemniejszym obrazem, rozmyciem oraz słabą ostrością obrazu (nawet biorąc korektę na ostrość wzroku serwisanta po nawdychaniu się oparów z IPA ;) ), do obrazu wręcz mlecznego - widać jakby przez mgłę.

Ponieważ z czasem jakość obrazu pogarsza się dość płynnie, możemy tego po prostu nie zauważyć, bo jest to proces raczej długotrwały. Warto jednak wykonać konserwację soczewek oraz pryzmatów. W modelu ETD-101, XTL101 trzeba rozebrać mikroskop na częsci pierwsze, od strony okularów do momentu gdy dojdziemy do wklejonych pryzmatów - ich nie ruszamy! Od drugiej strony da się dojść po odkręceniu obiektywu oraz korpusu (śruby są pod bocznymi czarnymi maskownicami - trzeba je odkleić). Rozbieramy również do momentu dojścia do pryzmatów - tak aby była możliwość ich wyczyszczenia.

Pryzmaty i soczewki czyścimy ręcznikiem papierowym (który nie pozostawia paprochów) zamoczonym w IPA. Cała operacja nie powinna zająć więcej niż 1-2 godziny, a efekt może zaskoczyć (w naszym przypadku obraz z mlecznego zrobił się żyleta). No i można oszczędzić około 300-500zł za serwis mikroskopu w zewnętrznej firmie...

#6 Re: Mikroskopy do serwisu - porównanie


przez martiv 19 maja 2017, 19:16
Mikroskop Levenhuk 3ST kupiłem go w firmie Tutaj

Mikroskop stereoskopowy o polu roboczym dokładnie 5.5cm ( wystarczający do pracy przy płytach głównych )
Głowica
dwuokularowa, nachylana pod kątem 45°
Materiał układu optycznego
szkło
Powiększenie, x
20-40
Odległość robocza, mm
57
Rozstaw okularów, mm
60
Stolik, mm
stolik z matowego szkła z zaciskami, wymienna płytka czarno-biała
Regulacja dioptrii okularu, dioptrii
od +5 do -5
Regulacja ostrości
zgrubna, 40 mm
Oświetlenie
lampa halogenowa 12 V/10 W

Zalety:

- Rewelacyjna optyka, wszystko widać ładnie i wyraźnie.
- Oświetlacz halogenowy ( bardzo dobrze oświetla powierzchnię roboczą. )
- Gumowe nasadki - Wygodnie się patrzy.
- Dobra cena.
- Nachylenie 45 stopni.

Minusy:
- Statyw trzeba przerobić lub dorobić stoliczek
- Powiększenie 20 i 40x, brakuje 10x.

Zdjęcie przy minimalnym i maksymalnym powiększeniu ( Słaba jakość zdjęcia - wykonywane telefonem w rzeczywistości obraz "igła")

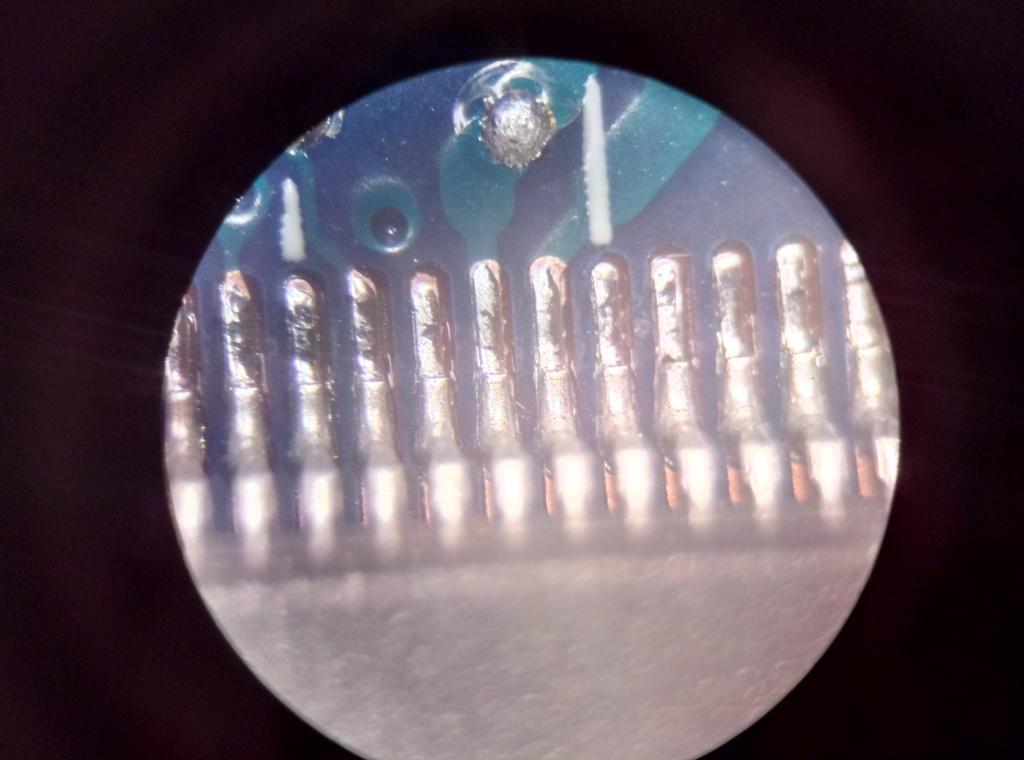

Obrazek
Obrazek

Prezentacja:

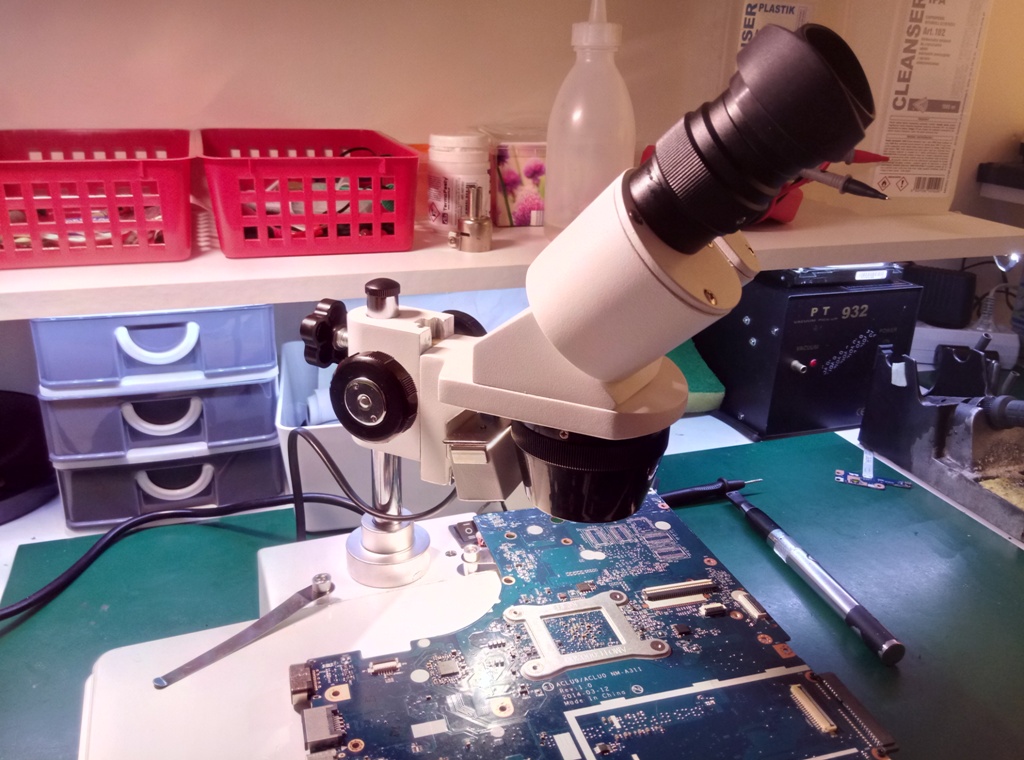

Obrazek

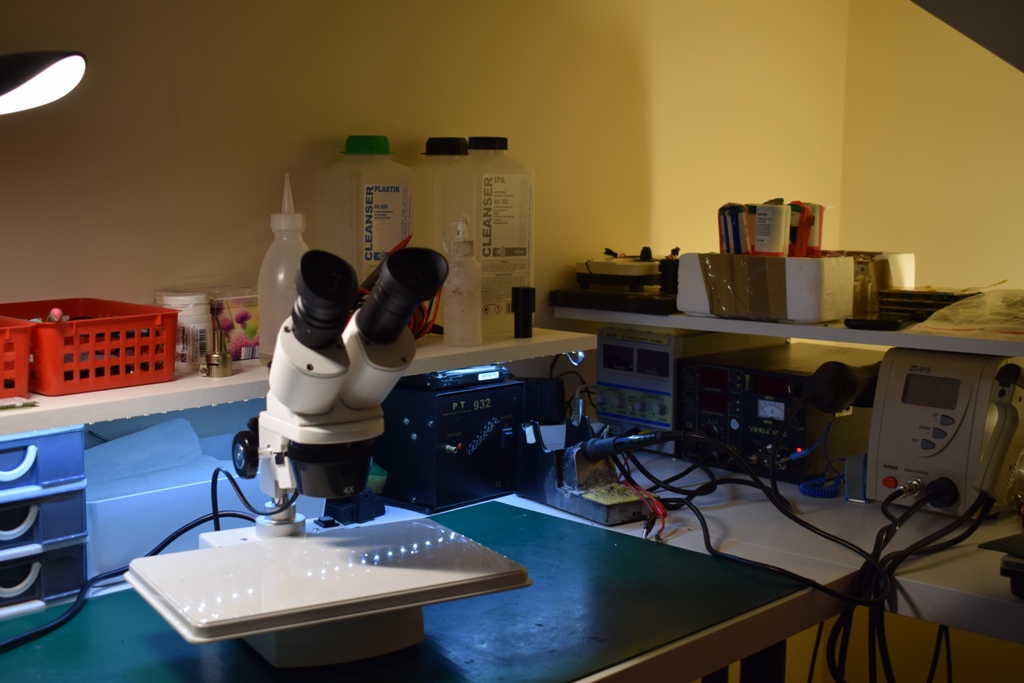

Obrazek
Obrazek

Stoliczek pod niego dorobiłem, czeka mnie jeszcze przerobienie statywu.
Kupiłem go za ok 800zł brutto, tak więc uważam że mikroskop jest wart swojej ceny :-)

#7 Re: Mikroskopy do serwisu - porównanie


przez lufex 7 sierpnia 2017, 20:12
Delta Optical Discovery L - po małej przeróbce. Do prostych prac serwisowych wystarcza.



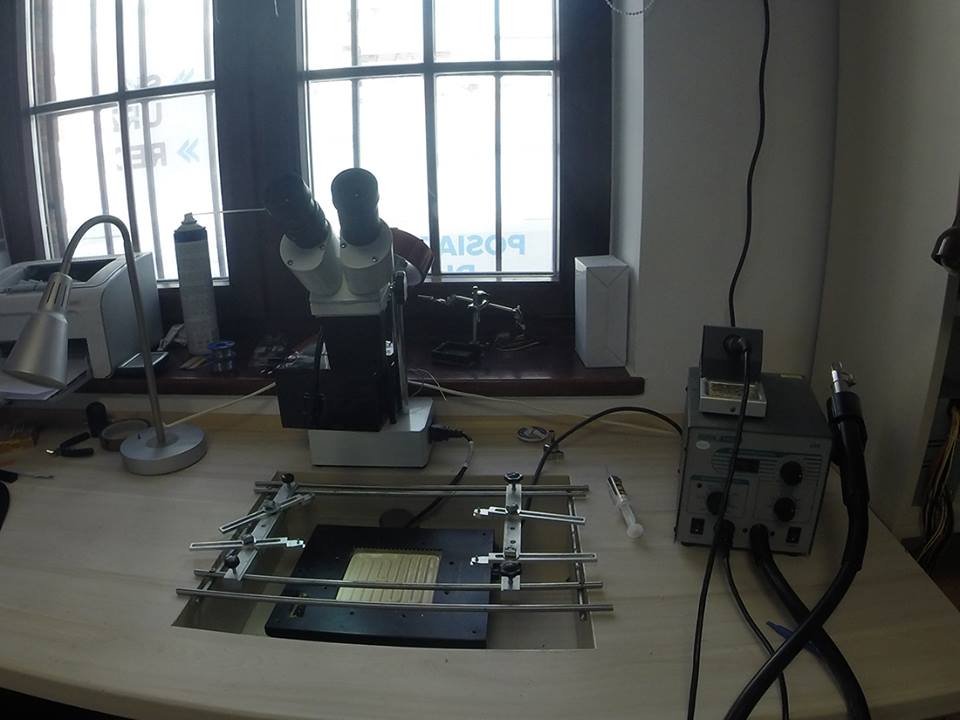

Obrazek

Obrazek

powiekszenie 5x

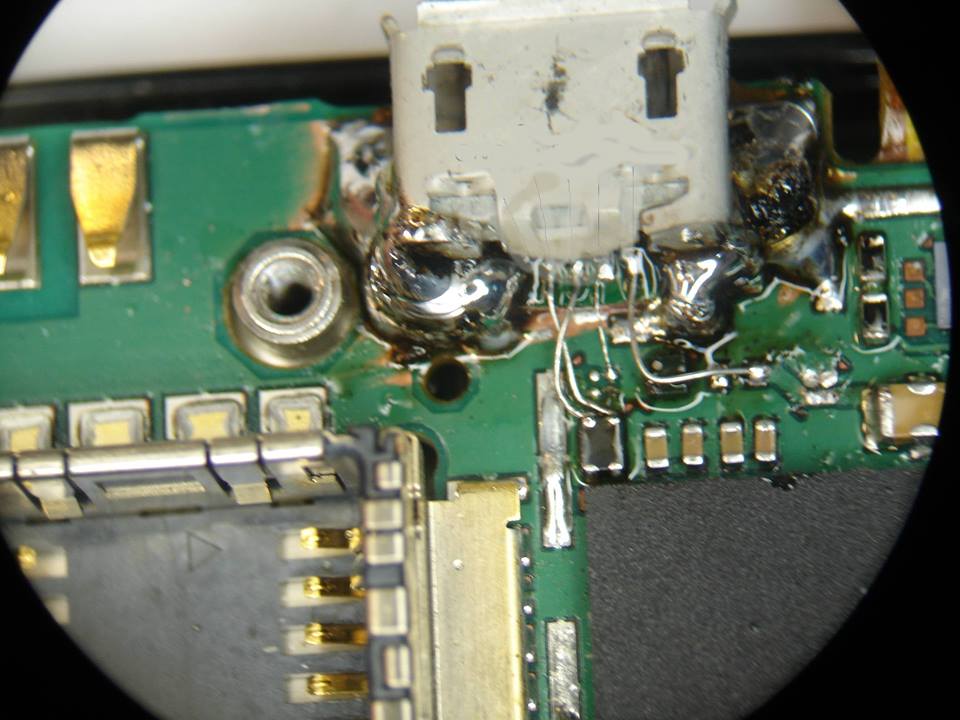

Obrazek

Obrazek

tu 10x

Obrazek

Zdjęcia robione telefonem przez soczewkę. Niestety nie dorobiłem się kamery do tego modelu, z resztą wadą tego mikroskopu to brak 3 toru właśnie na kamerę.

#8 Re: Mikroskopy do serwisu - porównanie


przez Pcfan 17 stycznia 2019, 17:14

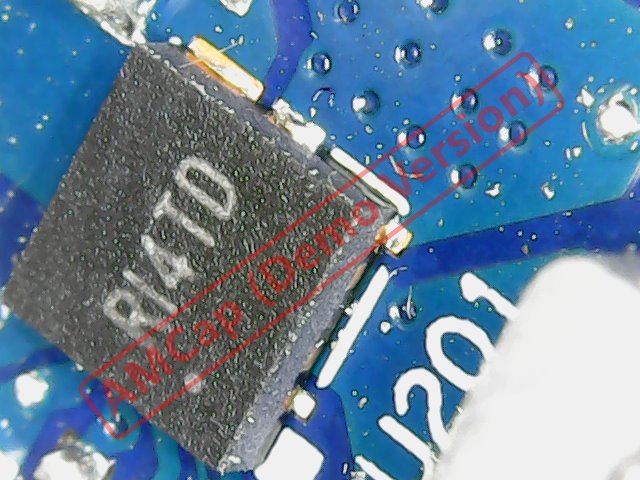

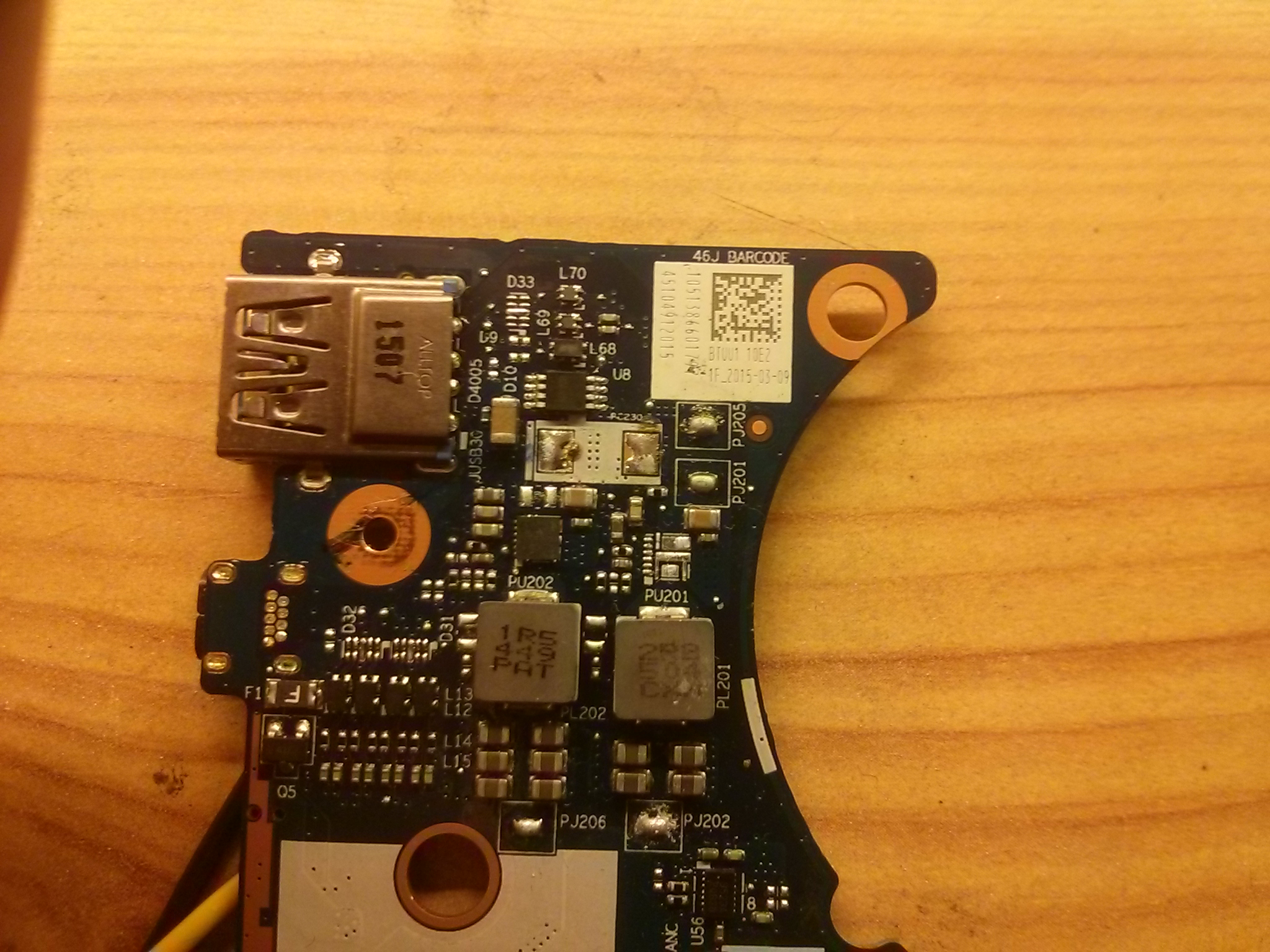

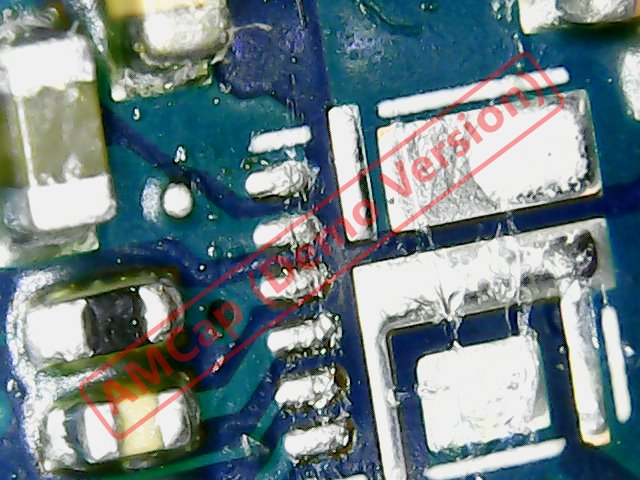

Budżetowy mikroskop, dla zastosowań amatorskich MT4096. Duże zdjęcie wykonane telefonem dwa kolejne mikroskopem.
Oczywiście mikroskop nadaje się tylko do inspekcji. O lutowaniu można zapomnieć.
Koszt z przesyłką 80 zł.

Obrazek

Obrazek

Obrazek

#9 Re: Mikroskopy do serwisu - porównanie


przez Zinyx 4 grudnia 2019, 00:11
Delta Optical Discovery 40
Obrazek

Zakupiony na stronie Delta Optical

Info:
Maksymalna odległość robocza: 57 mm
Powiększenie okularu: 10 x
Obiektywy: 2x/4x
Powiększenia mikroskopu: 20 x/40x
Pole widzenia mikroskopu: 9 mm / 4,5 mm
Regulacja dioptrii: +/- 5D w lewym tubusie
Pole widzenia okularów: 20 mm

Foto:
Delta Optical Discovery 40
Obrazek

Powiększenie 20x
Obrazek

Powiększenie 40x
Obrazek


Kondensator to chyba 0402

Nie mogę go porównać do żadnego innego mikroskopu, ponieważ to mój pierwszy zakup.
Jednym zdaniem - nie nadaje się do naprawy elektroniki.

Pole robocze bardzo małe, myślałem że da radę jakoś pracować na tych ~6cm, prędzej miałem lupę i odległość ~2cm a tu aż 6cm i 3D :lol:
Lutownicą jeszcze jakoś by dał radę, ale hotem nie ma szans normalnie pracować, robiąc podjazd dyszą 8mm to góra dyszy rozmazana - masakra, zaraz wkur... bierzę bo trzeba uważać żeby nie dotknąć osłony obiektywu, skośna dysza też tu za dużo nie pomoże.
Ta czarna osłona obiektywu 2x/4x jest z plastiku, na 100% zostanie zniszczone przez lutownicę/hota bo na bank się dotknie, nie da rady też soczewki barlowa zamontować co by zwiększyło wysokość roboczą.
Brakuje powiększenia 10X, myślałem zakupić na Aliexpress okulary 5X żeby mieć powiększenie 10x/20x, ale jednak dam sobie spokój ze względu na pole robocze i ten czarny plastik, spakowałem go i odsyłam, jak mam się męczyć to już wolę pod tą lupą.
Jakość obrazu jest bardzo dobra, co do tego nie mam zastrzeżeń "obraz żyleta"

Ogólnie odradzam zakup nakręconym na ten mikroskop hobbystom elektroniki , jednak nie da rady kupić nic sensownego poniżej 1000zł
Dozbieram sobie $ i następny zakup będzie z chin, https://www.aliexpress.com/item/4000013 ... 26762550.2 Eakins z soczewką barlowa 0.5x powiększeniem regulowanym 3.5-45x i polem roboczym 165mm

#10 Re: Mikroskopy do serwisu - porównanie


przez arvika 25 grudnia 2019, 19:47
Czasem oświetlenie do mikroskopu nie jest dobre lub uległo uszkodzeniu. W łatwy i tani sposób można dorobić/przerobić takie oswietlenie stosując do tego taśmę LED. Można takie coś kupić za kilka PLN na Allegro. Wklejamy taką taśmę w obręcz uszkodzonego podświetlenia lub dorabiamy coś własnego. Zazwyczaj w zupełności to wystarcza do komfortowej pracy.

#11 Re: Mikroskopy do serwisu - porównanie


przez Slavoy 12 stycznia 2020, 19:10
Mikroskop stereoskopowy z zoomem, trzyokularowy, ze statywem 3-ramiennym. Kupiony w firmie Techrebal. No name, chińczyk.
https://techrebal.pl/produkt/mikroskop- ... eniu-7-45/
Powiększenie głowicy: 0.7x - 4.5x
Okulary w zestawie: WF10/20 (10x) - powiększenie zestawu 7x-45x

Obrazek
Foto głowicy
Obrazek
Brak oświetlacza w zestawie, trzeba koniecznie dokupić.
Zdjęcia robione telefonem poprzez jeden z okularów. Nie mam kamerki i nie testowałem trzeciego okularu jeszcze.
Praktyczna odległość robocza: 7.5cm
Obrazek
Minimalne powiększenie 7x i pole robocze jak na zdjęciu poniżej. Najmniejsze elementy na foto to 0201 lub 01005, nie mam pewności.
Obrazek
Maksymalne powiększenie 45x i pole robocze
Obrazek
Jakość obrazu/optyki: bardzo dobra
Moje uwagi i modyfikacje:
-brak oświetlacza w zestawie to porażka. Nie można zacząć od razu pracy po złożeniu. Trzeba wyłożyć dodatkowe 80-100zł na najtańszy oświetlacz. Ja kupiłem w Gotroniku i jest OK.
-zbyt mała odległość robocza do wygodnego operowania lutownicą czy HA. Koniecznie dokupić soczewkę Barlowa 0.5x. Zwiększa ona odległość roboczą do 15-17cm i pole robocze, ale zmniejsza powiększenie (3.5x - 22.5x), które i tak jest więcej niż wystarczające. Minus takiego rozwiązania to przyciemnienie obrazu zależne od powiększenia. Koszt takiej soczewki na Aliexpress to jakieś 80zł.
Tak prezentuje się po zamontowaniu:
Obrazek
Minimalne powiększenie z Barlowem
Obrazek
Maksymalne (ta sama sekcja, co wyżej)
Obrazek
Podsumowanie
Jest to zwykły chiński no name jakich wiele aktualnie na rynku. Wykonanie bez zarzutu. W zestawie mamy tylko podstawowe elementy, brak niezbędnego oświetlacza. Statyw jest wystarczająco stabilny i bardzo wygodny. Pracuje się na nim dobrze, jestem zadowolony. Cena mogłaby być niższa.
Samą głowicę tego typu można kupić na Aliexpress za około 500zł z wysyłką, trzeba dobrze poszukać. Statyw wedle uznania i potrzeb. Myślę, że można by się spokojnie zamknąć w połowie ceny rynkowej.

#12 Re: Mikroskopy do serwisu - porównanie


przez Zinyx 13 stycznia 2020, 05:35
Skoro o Chińczykach mowa...
To na Aliexpress kupiłem sobie tylko głowicę, uchwyt i ring - podstawka samoróbka, docelowo będzie coś takiego > https://www.youtube.com/watch?v=xBW-4AMPb0E tylko trzeba sobie kupić pręt fi 25mm do uchwytu, bo te rurki mają 25,4mm :frustry:

Mikroskop Eakins
- Głowica Eakins trinocular z soczewką barlowa 0,5X Zoom 7x-45x/3,5x-22,5x na dzień 21.12.2019 - 682,04 PLN
- Uchwyt regulacyjny na dzień 24.12.2019 166,08 PLN
- Ring na dzień 24.12.2019 55,20 PLN
Łączny koszt - 903,32 PLN

Możliwe że ktoś chce cały komplet z kamerą, to warto się zainteresować tą ofertą - wysyłka z Hiszpanii > https://www.aliexpress.com/item/4000022973170.html na dzień 06.01.2020 był za 1 414,15 PLN
Foto:
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek

Mocowanie ringu jest tu widzę lepsze niż w tym z techrebal - ring wchodzi na pierścień głowicy idealnie i zabiera mniej wysokości roboczej.
Jak by zeszlifował ten frez, to by wcisnął cały ring na ten pierścień - z 1cm by zyskał na wysokości.
Obrazek
Obrazek
Obrazek

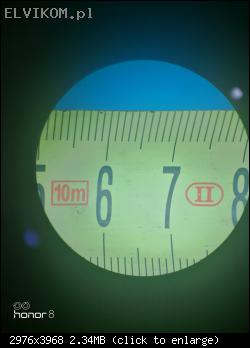

Zoom 7X - pole robocze
Obrazek
Obrazek

Zoom 7X - odległość robocza
Obrazek

Zoom 45x - pole robocze
Obrazek
Obrazek

Zoom 45X - odległość robocza
Obrazek

Zoom 3,5x soczewka barlowa 0,5X - pole robocze
Obrazek
Obrazek

Zoom 3,5x soczewka barlowa 0,5X - wysokość robocza
Obrazek

Zoom 22,5x soczewka barlowa 0,5X - pole robocze
Obrazek
Obrazek

Zoom 22,5x soczewka barlowa 0,5X - wysokość robocza
Obrazek

Tak to wygląda z tą podstawką
Obrazek

A tu dla zobrazowania Hot Air przy zoom'ie około 12X bez soczewki barlowa i z soczewką
Obrazek
Obrazek

Lutownica bez soczewki barlowa
Obrazek

Podsumowanie:
Zewnętrzna obudowa plastikowa z jakiegoś twardszego plastiku - po puknięciu daje wysoki dźwięk
Reszta jak pierścienie mocujące i głowica to jakiś metal, chyba aluminium...
O niebo lepszy niż ten mój poprzedni z Delta Optical za podobne pieniądze.
Jakość obrazu bardzo dobra, wyjście na kamerę, obuoczna korekcja, płynny zoom, odległość robocza też spoko bez soczewki barlowa można hotem śmigać i chyba mi styknie te 10cm wysokości, opieram hota o ring i mi wygodniej, przy lutownicy kciuk o ring i można bardziej precyzyjnie operować (graba się tak nie trzęsie a pod mikroskopem widać...) , zamówiłem sobie dodatkowo soczewkę barlowa 1X w celu ochrony tych soczewek w głowicy przed kurzem, dymem itp. Dokupię sobie jeszcze okulary WF20X i zobaczę jak z tym barlowem 0,5 będzie to śmigać.

Tak że radzę sobie zakupić dwie soczewki 0,5X i 1X
Elementy SMD na foto ro rozmiar 01005

W Polsce w kwocie do 1000zł nie kupi się nic przy czym mogło by się komfortowo pracować.
Jeśli komuś nie zależy na podstawce, śmiało można zamawiać setup taki jak Ja mam "będzie Pan zadowolony" :mrgreen:
I lepiej zamawiać osobno w razie trafienia na urząd celny, mi się udało uniknąć dodatkowych opłat.
Fotek sporo myślę że szukającym pierwszego mikroskopu będą pomocne w wyborze.

#13 Re: Mikroskopy do serwisu - porównanie


przez Sokon 13 stycznia 2020, 16:02
Osobiście kupiłem niedawno mikroskop Delta Optical Discovery L.
Nie mam porównania z droższymi mikroskopami ale z optyki i przestrzeni roboczej jestem bardzo zadowolony, czego nie mogę powiedzieć o stelażu. Jest zdecydowanie zbyt lekki do masy mikroskopu i niestety obracając mikroskop o więcej jak 45 stopni w prawo lub w lewo się po prostu przewraca !!
To nie imadło aby przykręcać do blatu więc pomogło mu dopiero dociążenie podstawy 4 kg ołowiu ;-) na szczęście w podstawie jest sporo miejsca i da się do niej nawrzucać ciężaru...
