#1 Macbook Air A1466 Płyta 820-3437-B Prośba o indentyfikację elementu.

przez cov • 23 marca 2016, 15:18
Witam
Jak w temacie, Macbook po podlaniu układ ze ścieżką strawiony.

Obrazek

Jakie jest prawdopodobieństwo że znajdę taki element na płytach innych niż jabłko?

Z góry dzięki za pomoc

Re: Macbook Air A1466 Płyta 820-3437-B Prośba o indentyfikację elementu.

przez Google Adsense [BOT] • 23 marca 2016, 15:18

#2 Re: Macbook Air A1466 Płyta 820-3437-B Prośba o indentyfikację elementu.

przez pawel80 • 23 marca 2016, 16:19
U1950 - 74LVC2G08GT SOT833
Z dostępnością to raczej tylko na płytach Apple.
Ale przed wymianą na nowy ściągnij go i sprawdź pod mikroskopem, czy czasami mimo wszystko nie będziesz mógł się pod nim przylutować wypuszczając drucik na zewnątrz.

#3 Re: Macbook Air A1466 Płyta 820-3437-B Prośba o indentyfikację elementu.

przez cov • 24 marca 2016, 16:38
Dzięki bardzo za pomoc.

Niestety układzik nie do odzyskania, próbowałem, ale noga 8 nie istnieje, ale na płycie jest jeszcze jeden (U4810) który jest podpięty pod gniazdo IPD. Zamieniłem je ze sobą miejscami, przeczyściłem płytę, przelutowałem podlane elementy, i jest lepiej... płyta wstaje napięciowo, na matrycy pojawia się tylko czarny obraz bez podświetlenia, brak odgłosu uruchamiania.

#4 Re: Macbook Air A1466 Płyta 820-3437-B Prośba o indentyfikację elementu.

przez cikez • 24 marca 2016, 18:26
Witam,

Brak dźwięku może być spowodowany przez ustawienia, zrób reset PRAM

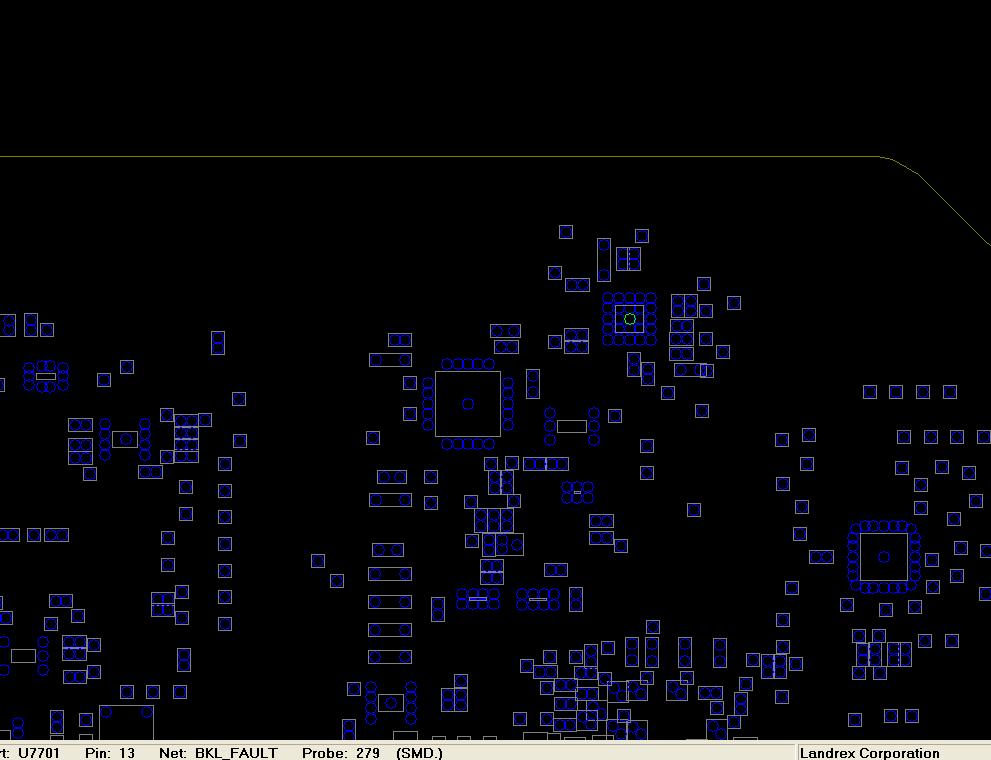

Brak podświetlenia, zwłaszcza przy zalaniu, sprawdź czy U7701 nie jest skorodowany i jego okolice

Obrazek

Pozdrawiam
Marcin

#5 Re: Macbook Air A1466 Płyta 820-3437-B Prośba o indentyfikację elementu.

przez pawel80 • 24 marca 2016, 18:34
U4810 jest jako CRITICAL wstaw nowy i dopiero kontynuuj naprawę. ;)

#6 Re: Macbook Air A1466 Płyta 820-3437-B Prośba o indentyfikację elementu.

przez arvika • 24 marca 2016, 19:26
Odezwij się jutro na PW, powinienem mieć ten układ.

#7 Re: Macbook Air A1466 Płyta 820-3437-B Prośba o indentyfikację elementu.

przez cov • 7 kwietnia 2016, 16:28
Po podmianie układu za dużo się nie zmieniło, SMC reset, i NVRAM reset nic nie zmienił.

W związku z tym że nie mam zbyt dużego doświadczenia w naprawie jabłek mam pytanie, jakiego rzędu poboru prądu spodziewać się przy tej płycie? Niestety nie dysponuję kablem od oryginalnego zasilacza więc sprawdzam na oryginalnym bez podglądu poboru prądu, oraz podlutowanym przewodem pod gniazdo zasilania, i tu sprawdzam pobór prądu. Zachowanie płyty jest podobne przy zasilaniu z obu zasilaczy, czyli po podpięciu zasilania "ciemnieje" matryca, ale brak treści, brak podświetlenia i brak dźwięku, przytrzymując przycisk włącznika, wyłączam komputer, i matryca też przestaje wyświetlać.
Pobór na zasilaczu serwisowym po podłączeniu to około 0,4A i po chwili spada do około 0,2A i powoli spada niżej do około 0,15A.
Namierzyłem dość mocno grzejący się układ U2800 (DSL3510L) i lekko ciepły U3900 (BCM15700)
DSL5310L to jest Thunderbolt kontroler, a BCM15700 to Baseband

Czy po wylutowaniu tych układów płyta ma szansę ruszyć? Niestety nie mam układów na wymianę...
