#1 Lenovo yoga3 80JH btuu1 nm-a381 rev: 1.0 nie uruchamia się

przez Mikel • 15 maja 2018, 19:31
Lenovo yoga3 80JH btuu1 nm-a381 rev: 1.0 nie uruchamia się

Witam,

Pacjent to Lenovo yoga 3 btuu1 nm-a381 rev: 1.0

na pd103 jest 20v
na jabatt1 jest 7.3v
na szynie alw +3 jest 1.8v

pu201 robi się bardzo ciepły

Ściągnęliśmy schemat i nie mamy za bardzo pomysłu co mierzyć dalej?
Wcześniej znaleźliśmy usterkę w kablu zasilania - była przerwa w niebieskim połączeniu.

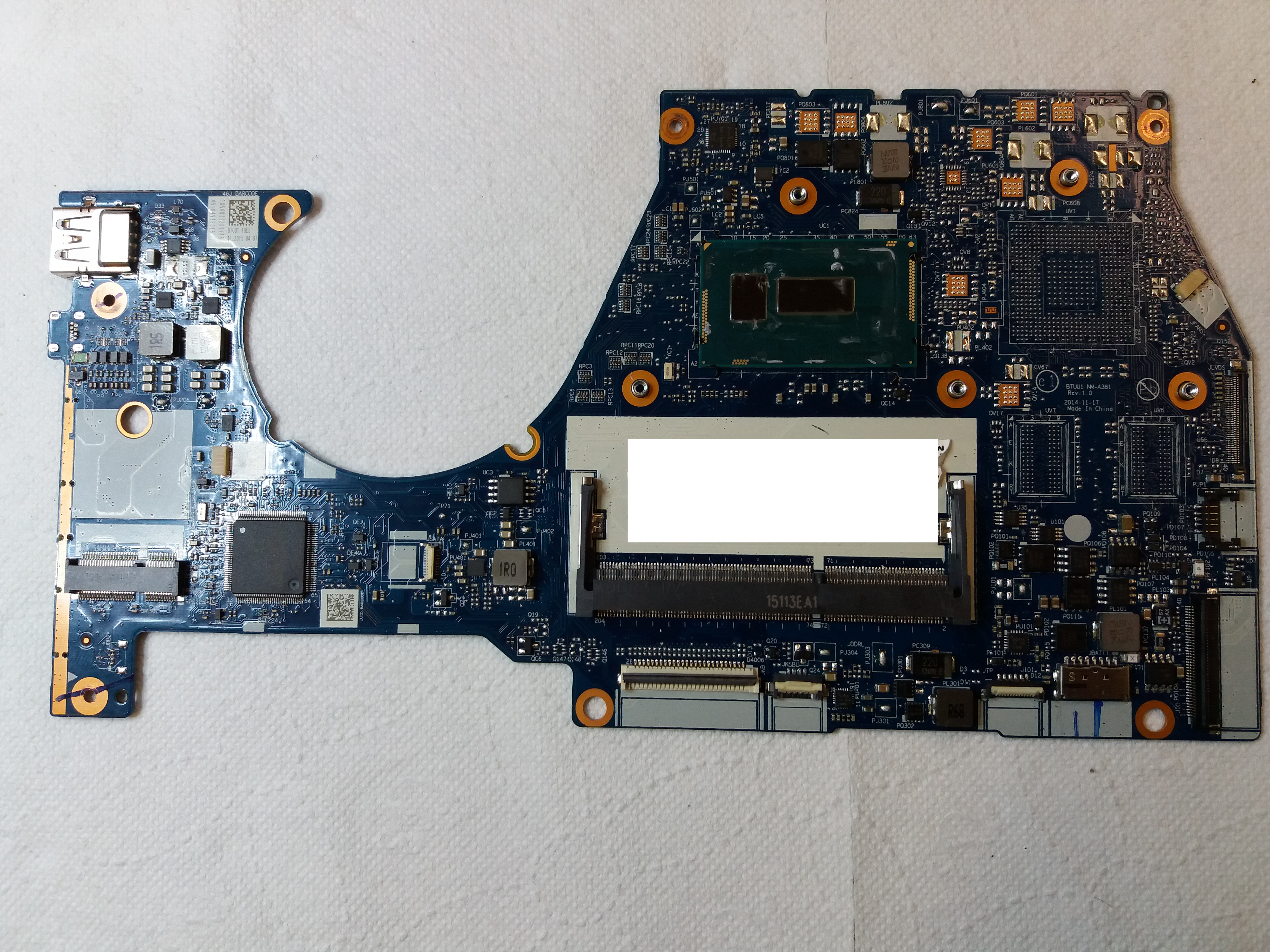

Obrazek

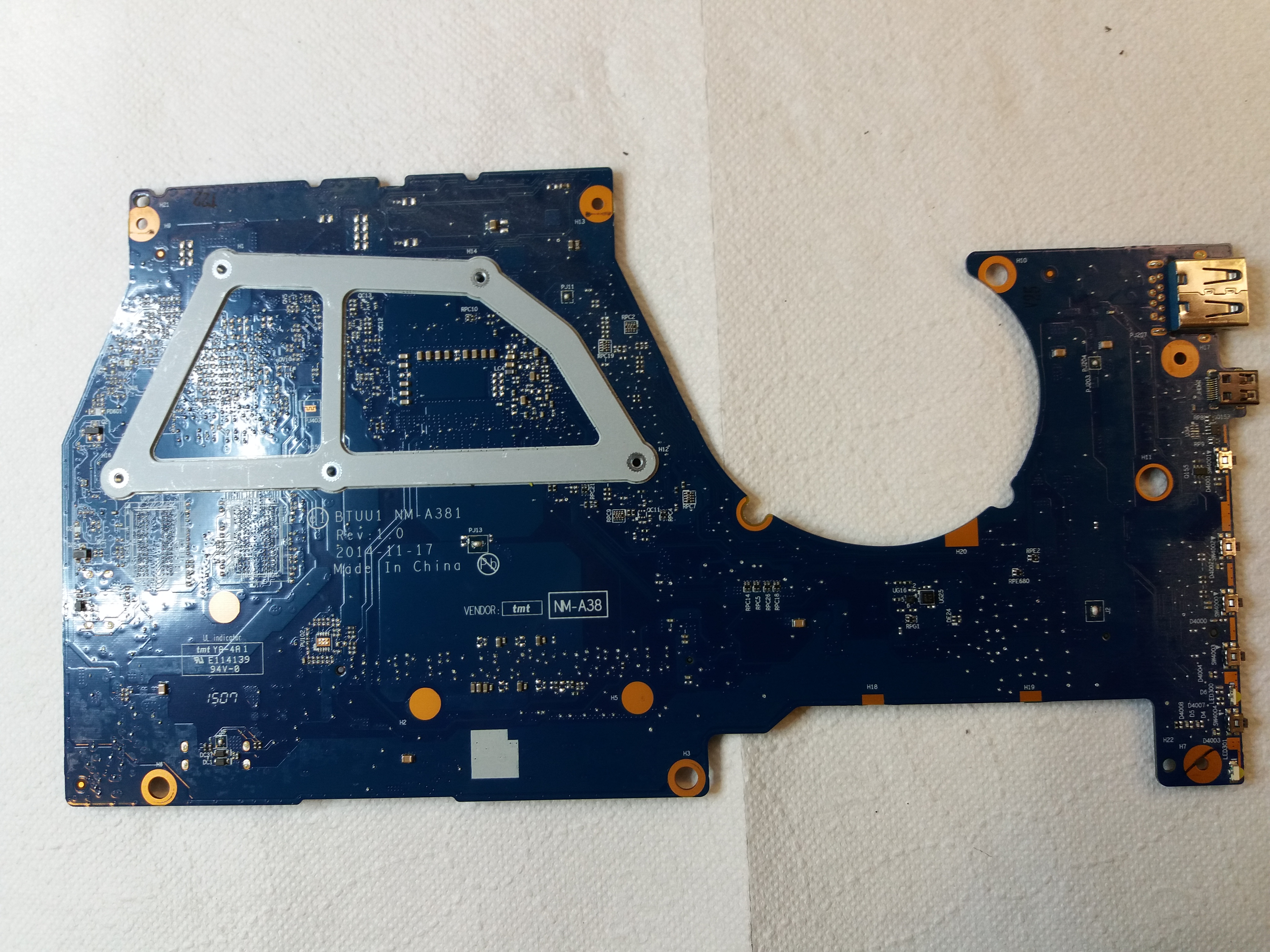

Obrazek

Re: Lenovo yoga3 80JH btuu1 nm-a381 rev: 1.0 nie uruchamia się

przez Google Adsense [BOT] • 15 maja 2018, 19:31

#2 Re: Lenovo yoga3 80JH btuu1 nm-a381 rev: 1.0 nie uruchamia się  [ROZWIĄZANY]

przez matic • 15 maja 2018, 23:06
Hello!

Measure the resistance to ground on pin 5 of PU201.
Measure the resistance to ground on coil PL201.

Both resistances should be in kΩ range. If not, perform a short circuit test described here: https://www.elvikom.pl/szkolenie-nr-1-podstawy-diagnostyki-plyt-glownych-laptopow-t986.html?##p5699
It is more than likely short circuit to ground on pin 5 of PU201. If so, it is 95% sure bad KBC chip.
