#1 LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii

przez tgrfhrtfgh • 11 czerwca 2020, 16:06
Witam, laptop nie ładuje baterii, miga czerwona dioda. Mam dwie baterie, na 1 pokazuje "podłączone, ładuje", a na 2 "podłączone, nie ładuje". Dodam jeszcze, że KBC był spalony, wymieniłem na nowy zaprogramowany i wszystko oprócz ładowania działa.

Napięcia na złączu baterii:
1: 1,9V
2: 1,9V
3: 3,33V
4: 3,33V
5: 3,33V
6: 0V
7: 0V

Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii

przez Google Adsense [BOT] • 11 czerwca 2020, 16:06

#2 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0

przez matic • 11 czerwca 2020, 16:33
Hello!

Measure the voltages to ground on all pins of battery connector with and without connected battery (power supply connected all the time). Perform the measurements with a battery that shows "connected, charging".

#3 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0

przez tgrfhrtfgh • 11 czerwca 2020, 17:22
Podłączona bateria:
1: 0,79V
2: 0,79V
3: ~3,3V
4: ~3,3V
5: ~3,3V
6: 0V
7: 0V

Bez baterii:
1: 1,9V
2: 1,9V
3: ~3,3V
4: ~3,3V
5: ~3,3V
6: 0V
7: 0V

#4 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii

przez matic • 11 czerwca 2020, 21:32

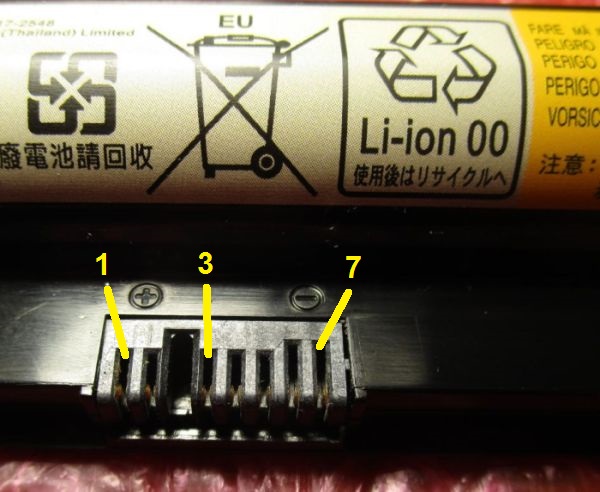

Measure the resistance between pins 5 and 7 of the battery itself (picture below). Battery should be disconnected from the board during the measurement.

Obrazek

#5 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii

przez tgrfhrtfgh • 12 czerwca 2020, 00:18
Obie baterie mają 10kΩ

#6 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii

przez matic • 12 czerwca 2020, 10:09
Check, if there are a good contacts between the battery and the motherboard.
If so, remeasure the voltages to ground on all pins of battery connector with connected battery + power supply.

#7 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii

przez tgrfhrtfgh • 12 czerwca 2020, 13:55
Połączenia są ok, napięcia bez zmian dla obu baterii

Podłączona bateria:
1: 0,79V
2: 0,79V
3: ~3,3V
4: ~3,3V
5: ~3,3V
6: 0V
7: 0V

#8 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii

przez matic • 12 czerwca 2020, 14:37
Connect a 10kΩ resistor between pins 5 and 7 of battery connector on the motherboard.
Connect power supply to the board (without battery connected) and measure the voltage to ground on pin 5 of battery connector in this case.

#9 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii

przez tgrfhrtfgh • 15 czerwca 2020, 14:45
1: 0,79V
2: 0,79V
3: 3,3V
4: 3,3V
5: 0,3V
6: 0V
7: 0V

#10 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii

przez matic • 15 czerwca 2020, 15:05

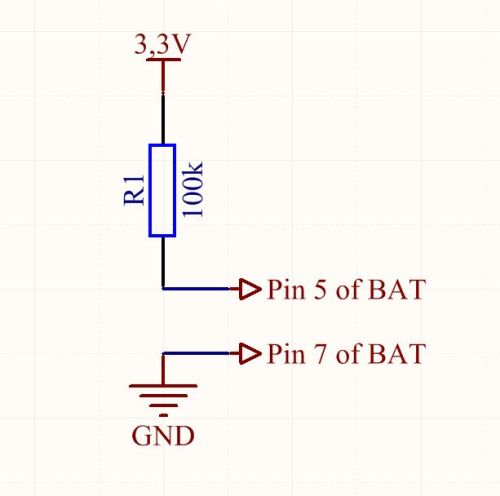

Connect the battery to the laboratory power supply according to the following schematic and measure the voltage to ground on pin 5 of the battery in this case.
The battery should be disconnected from the laptop during the test.

Obrazek

#11 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii

przez tgrfhrtfgh • 18 czerwca 2020, 16:20
0,3V

#12 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii  [ROZWIĄZANY] 

przez matic • 18 czerwca 2020, 20:28
99% sure there is no contact between the battery connector on the motherboard and the battery itself. Bad contact should be on one (or more) of the pins 5, 6 or 7. Most likely on pin 5.
You may have to disassemble the battery to check the continuity.

#13 Re: LENOVO G50-80 ACLU3/ACLU4 UMA NM-A362 REV: 1.0 problem z ładowaniem baterii

przez tgrfhrtfgh • 29 czerwca 2020, 02:21
Okazało się, że dwie baterie były uszkodzone, także przy sprawnej bateri laptop działa i ładuję. Dziękuje za pomoc
