#1 HP Pavilion DV9000 Identify components displaced by changing GPU

przez Zemog • 25 lutego 2015, 11:13

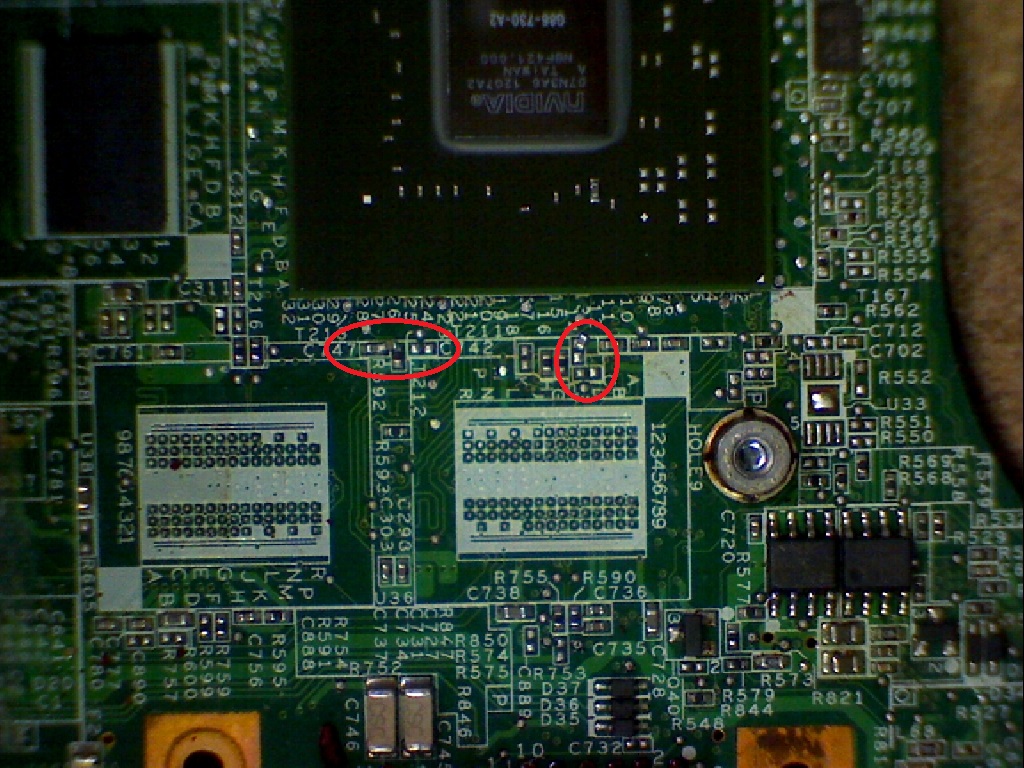

When changing GPU, there are components that have moved and I do not know where they belong.
Attached photos. Quanta AT5 (DA0AT5MB8E0 Rev. E)
Mainly I think are just 2 condensadores.Yo I marked where the displaced are but need a photo for comparison if one more component is missing.

The motherboard is Quanta AT5 (DAOAT5MB8EO Rev. E)

Obrazek

Obrazek

Re: HP Pavilion DV9000 Identify components displaced by changing GPU

przez Google Adsense [BOT] • 25 lutego 2015, 11:13

#2 Re: Identify components displaced by changing GPU 

przez tomaszbunio • 25 lutego 2015, 11:33
Obrazek

no problem

#3 Identifying components opposite GPU

przez Zemog • 25 lutego 2015, 12:40

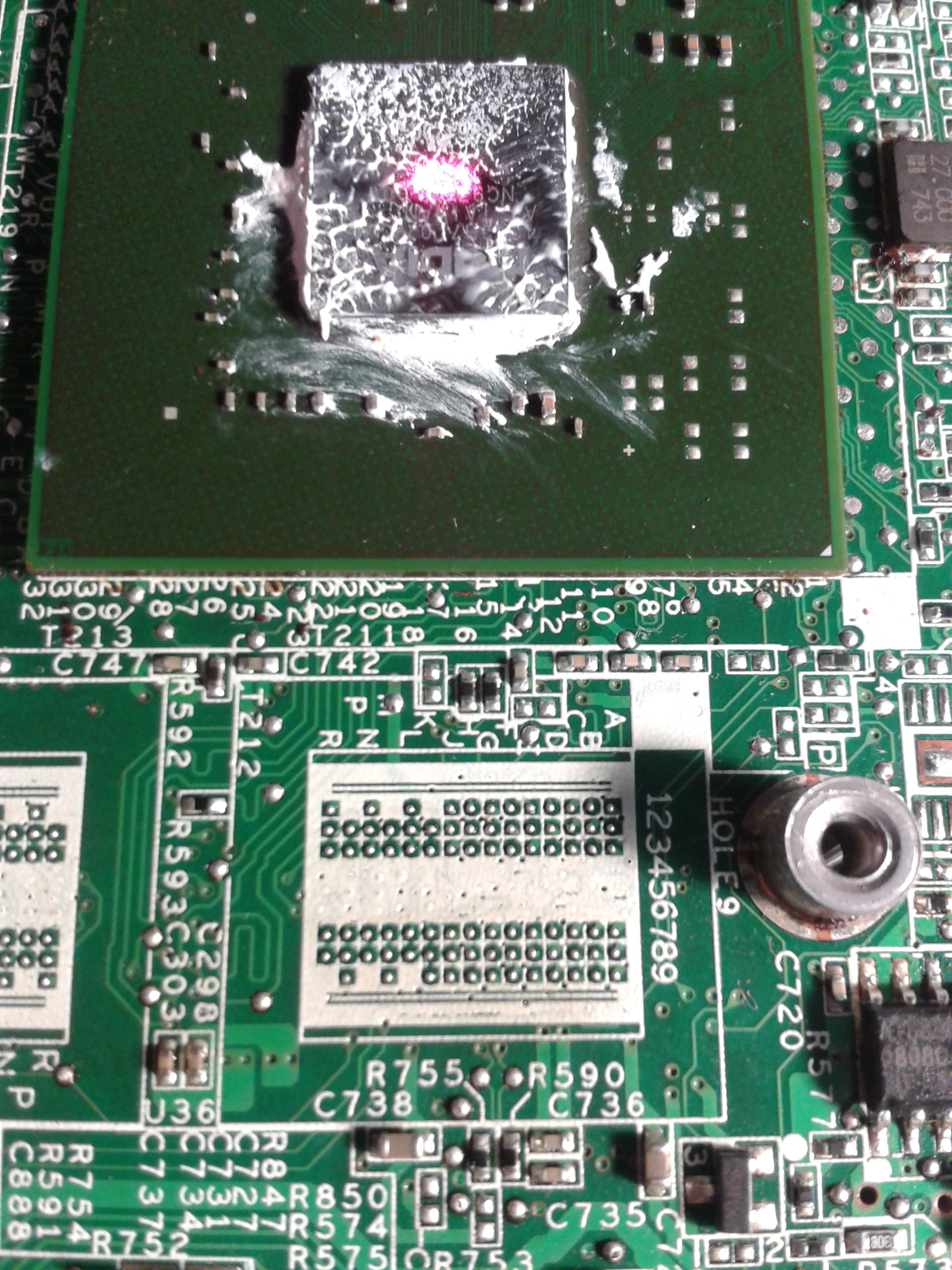

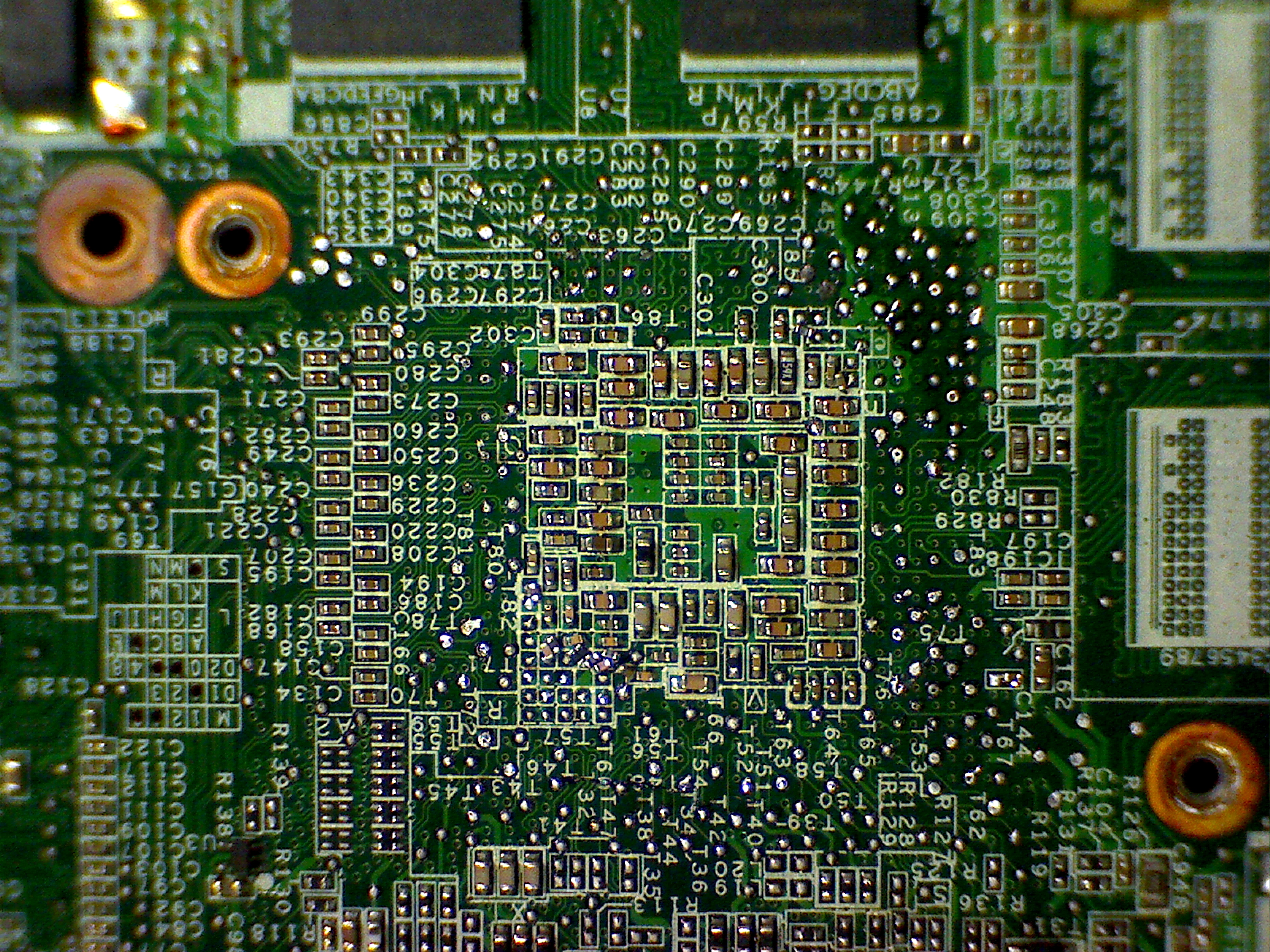

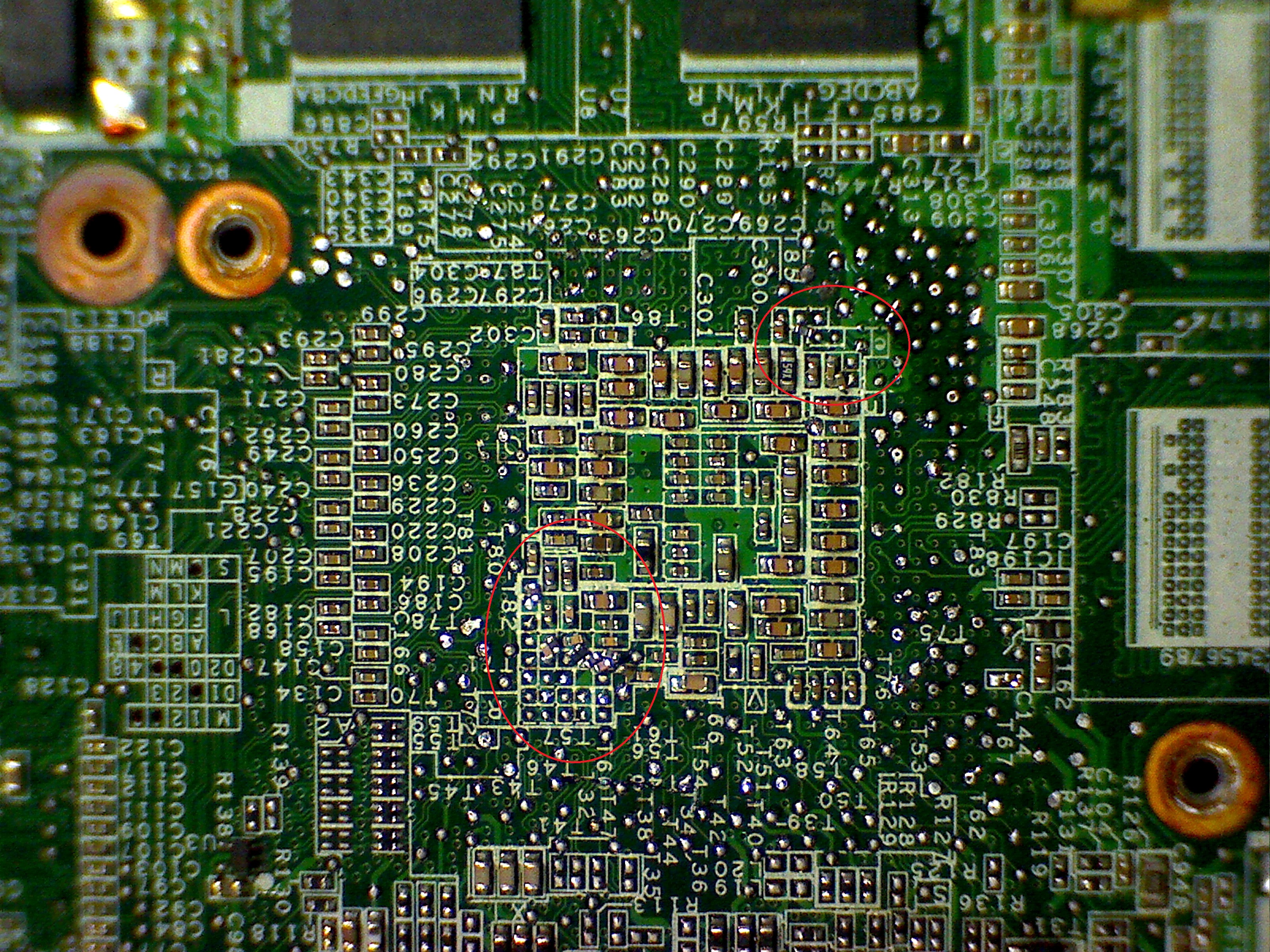

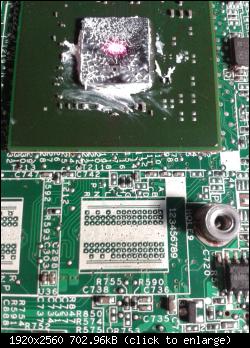

Because gross negligence, forgot to remove the plastic bracket with the bottom of the GPU. When performing the process Rework, plastic has changed shape and removing part of moving components.
I have not boardview to quickly identify each component.
Attached photos.
The motherboard DAOAT5MB8EO REV. E
Thanks in advance

Obrazek

Obrazek

#4 Re: Identify components displaced by changing GPU Quanta AT5 (DAOAT5MB8EO Rev. E)

przez Zemog • 26 lutego 2015, 17:55
OK, I have already been able to get the boardview and order all components moved.
Equipment on and working.

Re: Identify components displaced by changing GPU Quanta AT5 (DAOAT5MB8EO Rev. E)

przez Google Adsense [BOT] • 26 lutego 2015, 17:55
