Dekoder satelitarny nie włącza się po skoku napięcia. Płyta Vu Plus Solo2 Main v1.2

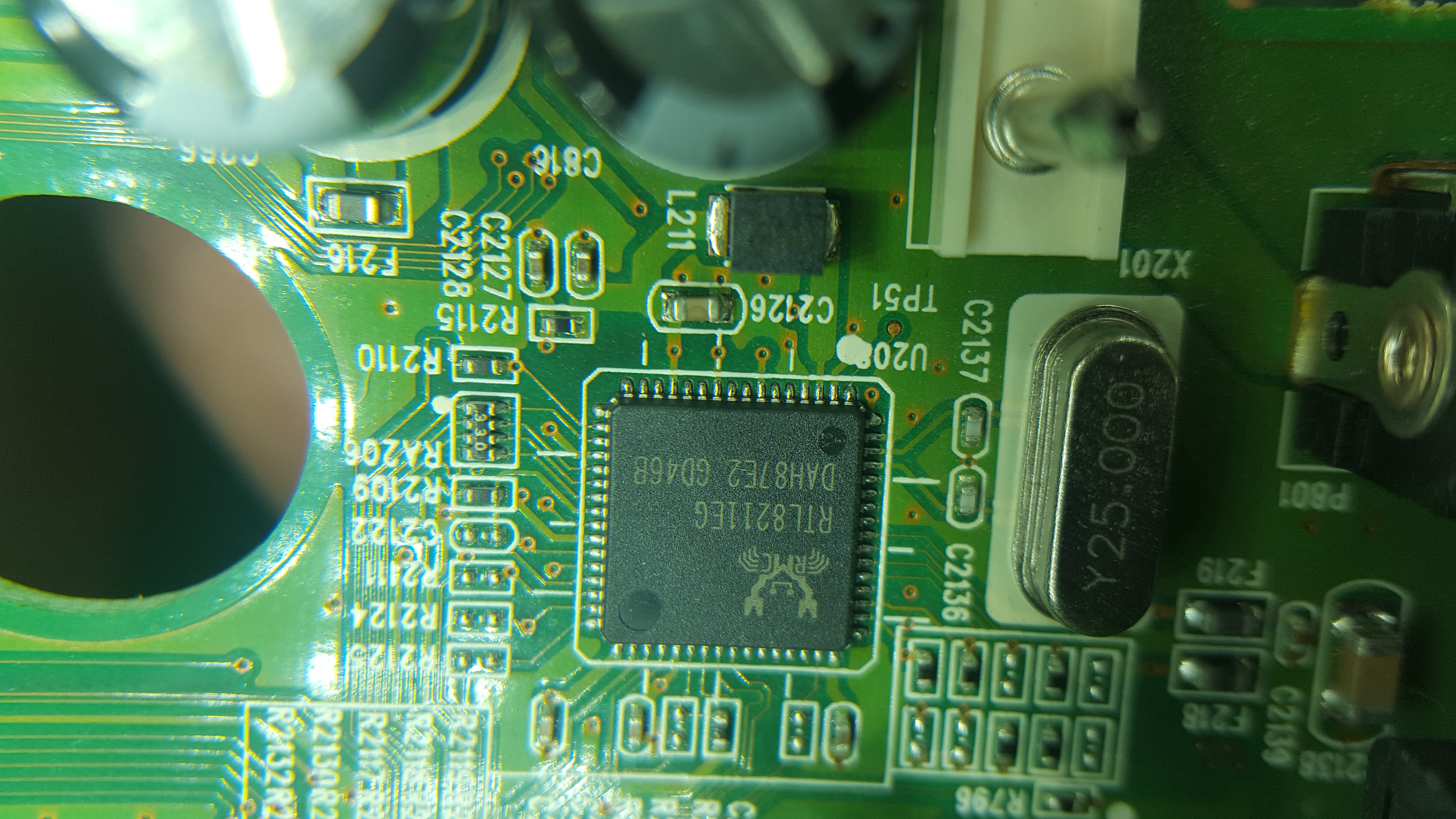

Ogólnie mam dość ciężki przypadek. Szczególnie, że nigdzie nie ma do tego schamatów. Jest to tuner satelitarny Vu+ Solo2. Ogólnie sprawa wygląda tak, że naprawiałem ten tuner i oddałem klientowi. Klient za 2 tygodnie przyniósł i mówi, że chyba był skok napięcia i zaczął się resetować samoistnie i teraz nie włącza się. Wcześniej jak go robiłem to było zasilanie na LAN. Teraz tego zasilania nie ma. Przy kondensatorze jest cewka L211. W działającym tunerze na niej jest 1,1V a w tym co się nie włącza jest 0V. Po wylutowaniu cewki na dolnym padzie pokazuje się 0,5V. Na cewce jest oznaczenie 2R2. Będę bardzo wdzięczny za pomoc. Dla zbawcy wręczę punkty



Dodam, że w razie czego mam drugie takie samo urządzenie do pomiarów.

Hello!

Measure resistances to ground on both pins of inductor L211.

1,46 kΩ

Proszę o pomiar napięć do masy na obu padach rezystora R2115 oraz sprawdzenie bezpiecznika F216.

Bezpiecznik F216 wygląda ok, po obu stronach 5,1V, a na R2115 0V po obu stronach.

Proszę zmierzyć napięcia względem masy na pinach: 7, 10, 13, 20, 26, 33, 37, 48, 49, 59, 60 i 64 układu U20 (RTL8211).

U20

Brakuje napięć z n. 49, 59, 60 i 64 - ale najbardziej interesuje mnie n. 64.

Ok musiały mi gdzies umknąć te piny.

tomek0o7 писал(а):64 - 1,3V

Stanowczo za mało - powinno być 3,3V. Sprawdź, z którą cewką łączy się ten pin i zamieść zdjęcie makro tej przetwornicy.

Z tego co widzę, patrząc po ścieżkach to wychodzi na l211. Oznaczenia coś nie widać chyba źle światło padło, ale tam jest 2R2.

Po ścieżkach to pin 64 na pewno nie idzie do L211, bo aplikacja układu na to nie pozwala - noga 64 jest WEJŚCIEM (zasilaniem 3,3V) wewnętrznej przetwornicy układu, produkującej napięcie 1,05V, na której wyjściu jest właśnie cewka L211. Jeśli masz zwarcie między nogą 64 a cewką L211, to RTL8211EG jest od razu do wymiany.

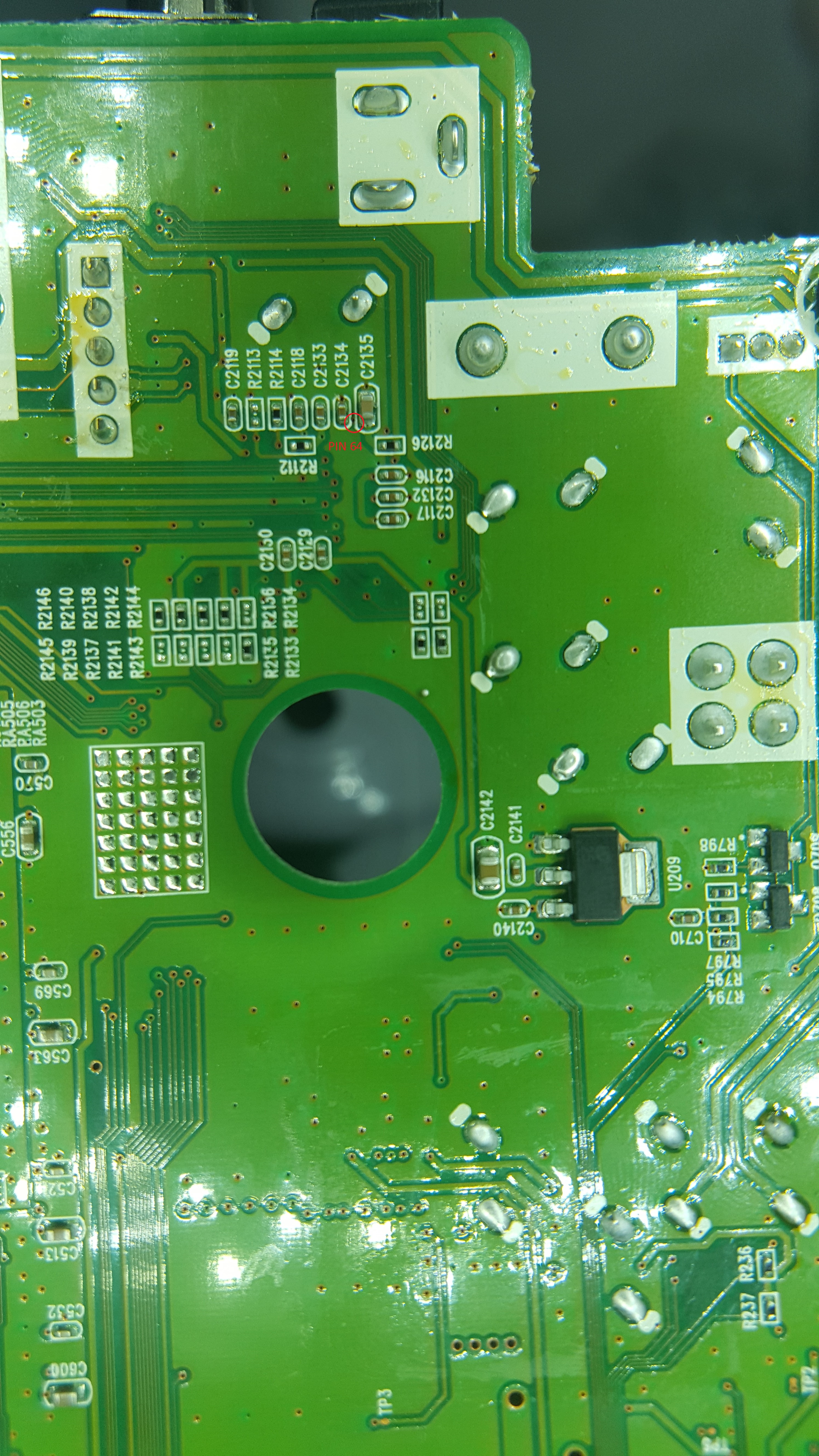

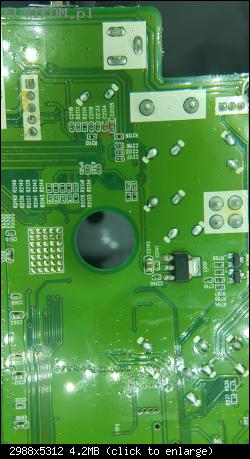

Masz rację. Teraz też patrzyłem czy nie ma zwarcia i tego zwarcia nie ma miedzy nogą 64 a L211. Na sprawnym sprzęcie jest tak jak napisałeś 3,3V. Dodam, może foto tyłu z opisanym 64 pinem. Niestety bez pomocy nie dam rady. Jak się powiekszy foto to widać pin 64 miedzy C2134 a C2135.

Sprawdź, czy ten pin 64 łączy się z kondensatorami C2134 i C2135 oraz rezystorem R2126 - jeśli tak, zmierz napięcie do masy po obu stronach rezystora R2126 oraz jego rezystancję. Pin 1 rezystora ustal jako ten, który jest połączony z kondensatorami. Myślę, że ten rezystor łączy się z drugiej strony z bezpiecznikiem F219, zlokalizowanym między kwarcem a gniazdem zasilania. Sprawdź też od razu ten bezpiecznik.

Napięcia na R2126 Pin 1 1,32V Pin 2 1,31V a rezystancja 0,3Ω. Bezpiecznik F219 ok.

Na sprawnym tunerze jest 3,3v.

Zauważyłem że na C2117 i C2116 mam 1,9kΩ a na działającym tunerze 1kΩ.

No to teraz zamieść zdjęcie okolic bezpiecznika F219 (obie strony płyty).

Ok już dodaje.

Niestety, nie będzie widać, skąd "przychodzi" zasilanie na bezpiecznik - dlatego jedyna możliwość to sprawdzenie, z którym kondensatorem elektrolitycznym (+) łączy się ten bezpiecznik.
