#1 Asus UX21E identyfikacja elementu

przez cikez • 3 października 2014, 11:16
Witam,

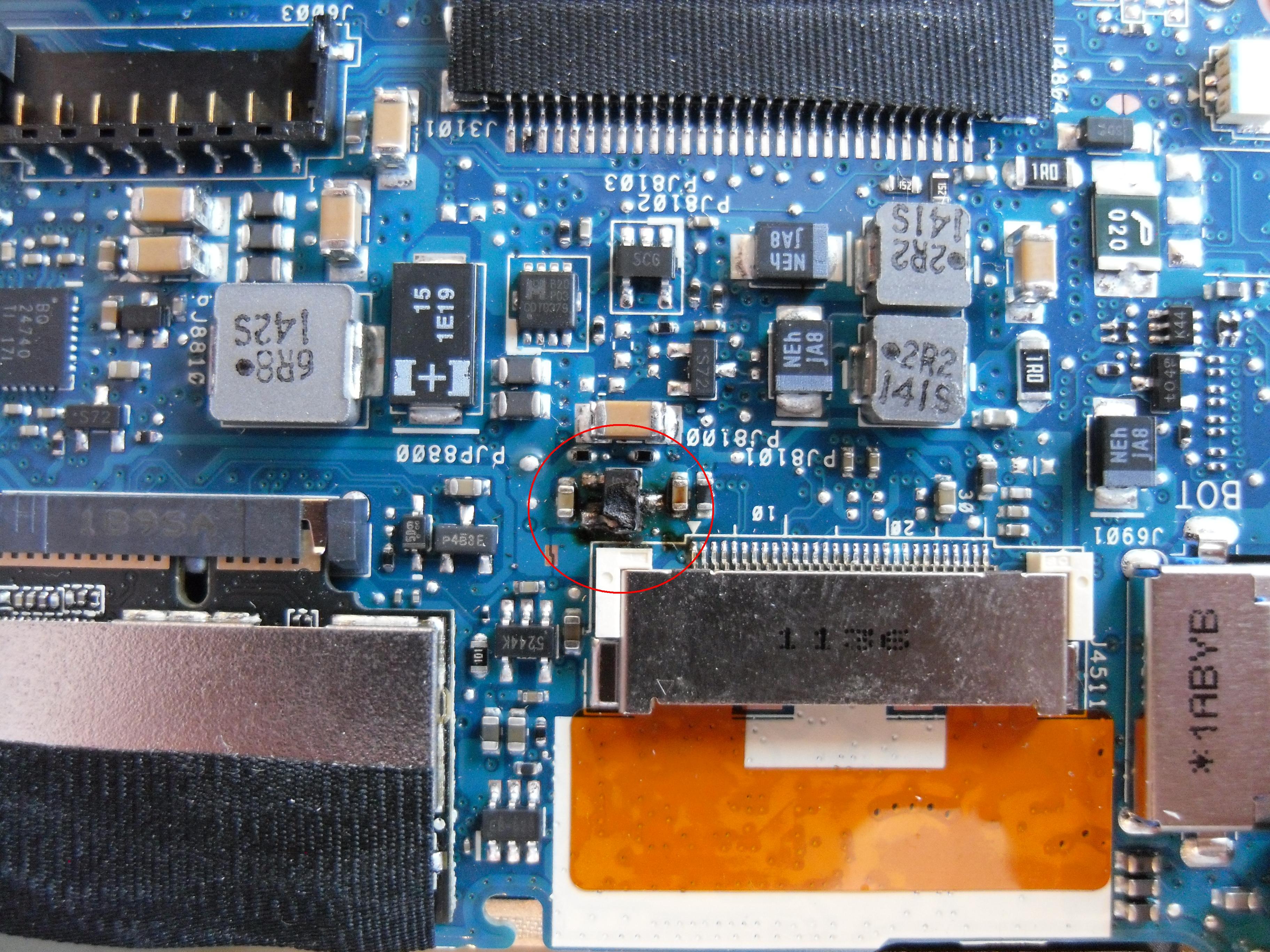

Spalony element, sterujący podświetleniem matrycy, jak był na płycie to mrugało podświetlenie, im mniejsza jasność to mrugało szybciej. Po wylutowaniu jest brak podświetlenia.

Poproszę o wycinek schematu lub podanie co to za element i ewentualny zamiennik.

Obrazek

Pozdrawiam
Marcin

-- piątek, 3 paź 2014, 13:40 --

Już wiem że element ma oznaczenie 21B35. teraz pytanie co to jest?

Re: Asus UX21E identyfikacja elementu

przez Google Adsense [BOT] • 3 października 2014, 11:16

#2 Re: Asus UX21E identyfikacja elementu  [ROZWIĄZANY] 

przez roos • 7 października 2014, 00:05
Ja bym wlutował jakiś tranzystor MOSFET z kanałem N o większym prądzie drenu np. AO3404 lub podobny. Takie tranzystory występują często na płytach w sekcji zasilania 3V na matrycę.

#3 Re: Asus UX21E identyfikacja elementu

przez cikez • 10 marca 2015, 14:07
roos napisał(a):Ja bym wlutował jakiś tranzystor MOSFET z kanałem N o większym prądzie drenu np. AO3404 lub podobny. Takie tranzystory występują często na płytach w sekcji zasilania 3V na matrycę.



Dziękuje, wlutowany i działa.
